KWALIFIKACJA BUD2 - STYCZEŃ 2016



PYTANIE NR 15.

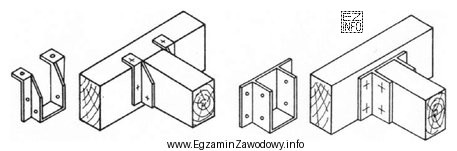

Które ze złączy belek przedstawiono na rysunku?
Ilustracja przedstawia różne typy złączy belek drewnianych, które są istotne w kontekście egzaminu zawodowego dla ciesli w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Złącze siodełkowe rozpoznaje się po charakterystycznym "siodle", czyli wybraniu (wrębie) w jednej belce, na którym opiera się druga. Taki kształt zapewnia stabilne oparcie i ogranicza przesuw. Pozostałe odpowiedzi dotyczą innych geometrii połączeń: czopa oraz połączeń zakładkowych/nakładkowych.

Pełne wyjaśnienie:

Pytanie wymaga rozpoznania typu połączenia belek na podstawie rysunku. Poprawna odpowiedź to "Siodełkowe.", ponieważ złącze siodełkowe ma cechę charakterystyczną: jedna belka jest podcięta/wybrana tak, aby druga belka mogła się na niej oprzeć. W praktyce wygląda to jak "siodło" – płaszczyzna oparcia oraz stopień/wybranie ograniczające przesuw i ułatwiające ustalenie położenia elementu.

Dlaczego pozostałe odpowiedzi nie pasują:

  • "Czopowe." – złącze czopowe rozpoznaje się po występowaniu czopa (wypustu) wchodzącego w gniazdo. Jeśli na rysunku kluczową cechą jest oparcie na wrębie, a nie czop i gniazdo, to nie jest to złącze czopowe.
  • "Na zakładkę." – połączenie na zakładkę polega na wzajemnym nałożeniu/wybraniu obu elementów na długości zakładu tak, by uzyskać zbliżoną grubość w miejscu połączenia. Gdy rysunek pokazuje głównie "gniazdo oparcia" (siodło) dla drugiej belki, to nie odpowiada typowej zakładce.
  • "Na nakładkę." – nakładka zwykle oznacza zastosowanie dodatkowego elementu (nakładki) albo takie ukształtowanie, gdzie istotą jest "dołożenie" części wzmacniającej/łączącej. Jeżeli na rysunku nie widać dodatkowej nakładki, a widoczne jest wybranie tworzące oparcie, to ta odpowiedź jest nietrafna.

Wskazówka egzaminacyjna: przy rozpoznawaniu złączy z rysunku najpierw szukaj dominującej funkcji połączenia: czy element się opiera (typowe dla siodła), czy jest wsuwany czopem w gniazdo, czy dwa elementy są na siebie zachodzące na długości zakładu. Dopiero potem dopasuj nazwę – to ogranicza pomyłki między "zakładką" i "nakładką".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest złącze siodełkowe w ciesielstwie?
Złącze siodełkowe to połączenie, w którym jedna belka ma wykonane wybranie (wrąb) tworzące "siodło", a druga belka opiera się na tej powierzchni. Dzięki temu uzyskuje się stabilne oparcie, łatwiejsze ustalenie położenia i ograniczenie przesuwu w miejscu połączenia.
Jak rozpoznać złącze siodełkowe na rysunku belek?
Szukaj charakterystycznego wybrania w jednej belce: stopnia/wnęki, na której spoczywa druga belka. Jeśli kluczowym elementem jest oparcie na wrębie, a nie czop w gnieździe ani długi zakład dwóch elementów, to najczęściej wskazuje na złącze siodełkowe.
Dlaczego złącze czopowe to nie to samo co siodełkowe?
W złączu czopowym element łączący ma czop (wypust), który wchodzi w gniazdo drugiego elementu. W złączu siodełkowym dominuje wybranie pod oparcie drugiej belki. To inne rozwiązania konstrukcyjne i inne cechy, które widać na rysunku.
Jaka jest różnica między połączeniem na zakładkę a na nakładkę?
"Zakładka" zwykle odnosi się do połączenia dwóch elementów przez wzajemne nałożenie/wybranie na określonej długości zakładu. "Nakładka" częściej kojarzy się z dołożeniem elementu wzmacniającego lub łączącego (nakładki) albo z połączeniem realizowanym przez "nałożenie" części na część. Na egzaminie kluczowe są cechy widoczne na rysunku.
Kiedy stosuje się złącza siodełkowe w konstrukcjach drewnianych?
Stosuje się je wtedy, gdy potrzebne jest pewne oparcie jednego elementu na drugim, np. w wybranych detalach więźby, przy oparciu belek lub elementów ukośnych na belkach/ryglach. Zapewnia to przewidywalne przenoszenie obciążeń i ułatwia montaż dzięki "prowadzeniu" w wybraniu.
Czy złącze siodełkowe zawsze wymaga wybrania w belce?
Istotą złącza siodełkowego jest wykonanie wybrania tworzącego powierzchnię oparcia, więc w praktyce jakaś forma wrębu/wybrania jest konieczna. Może mieć różną geometrię zależnie od rozwiązania, ale bez elementu "siodła" połączenie zwykle przestaje spełniać definicję złącza siodełkowego.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu złączy na rysunkach?
Najczęstsze błędy to mylenie nazw ("zakładka" vs "nakładka"), ignorowanie kluczowego detalu (np. tego, czy belka się opiera, czy jest wsunięta czopem) oraz podejmowanie decyzji po pierwszym skojarzeniu. Pomaga świadome porównanie: oparcie, wsunięcie czopa, czy długi zakład.
Dlaczego w pytaniach egzaminacyjnych rysunek jest tak ważny przy złączach belek?
Wiele złączy ma podobne nazwy, ale różni się geometrią i funkcją przenoszenia obciążeń. Rysunek pokazuje, czy występuje wrąb pod oparcie, czop i gniazdo, czy zakład na długości. To pozwala ocenić poprawną odpowiedź bez zgadywania na podstawie samego brzmienia terminów.
Jak uczyć się złączy ciesielskich, żeby nie mylić pojęć na egzaminie?
Skuteczne jest uczenie się "cecha → nazwa": dla każdego złącza zapisz 2–3 cechy rozpoznawcze (np. oparcie na wybraniu, czop w gnieździe, zakład na długości) i ćwicz na szkicach. Dodatkowo rób własne mini-rysunki przekrojów, bo pamięć wzrokowa silnie wspiera rozpoznawanie.
Jakie elementy rysunku wskazują, że to nie jest połączenie na zakładkę?
Jeśli na rysunku nie widać długiego odcinka, na którym dwa elementy zachodzą na siebie przez wzajemne wybranie, a zamiast tego widać wyraźną "półkę" oparcia (wrąb) dla drugiej belki, to bardziej pasuje połączenie siodełkowe. Zakładka zwykle eksponuje długość zakładu, nie punkt oparcia.
info

To pytanie poprawnie rozwiązuje 48% zdających egzamin. trudne

Specjaliści zwracają uwagę: "Złącze siodełkowe rozpoznaje się po charakterystycznym "siodle", czyli wybraniu (wrębie) w jednej belce, na którym opiera się druga."
