KWALIFIKACJA ELM3 - WRZESIEŃ 2014

PYTANIE NR 21.

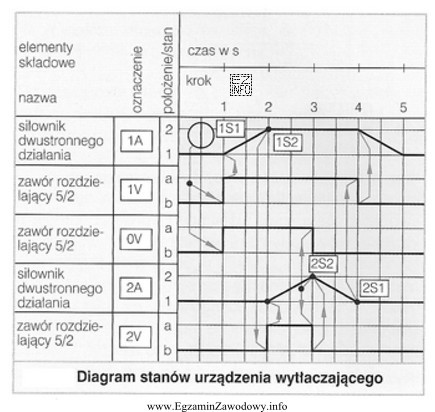

Zgodnie z diagramem stanów pracę urządzenia rozpoczyna element oznaczony symbolem
Diagram przedstawia stanowy przebieg pracy urządzenia wyłączającego w kontekście kwalifikacji zawodowej mechatronika,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W diagramie stanów rozpoczęcie pracy urządzenia wynika z przejścia ze stanu początkowego do pierwszego stanu roboczego. Element oznaczony jako 1S1 jest wskazany na diagramie jako sygnał inicjujący (warunek/zdarzenie startu), dlatego to on rozpoczyna pracę. Pozostałe oznaczenia dotyczą innych etapów sekwencji.

Pełne wyjaśnienie:

Diagram stanów opisuje działanie układu jako ciąg stanów oraz przejść pomiędzy nimi. Kluczowe jest znalezienie na rysunku stanu początkowego oraz pierwszego przejścia, które uruchamia cykl pracy. To przejście ma zawsze określony warunek/zdarzenie (np. sygnał z elementu oznaczonego na schemacie).

Odpowiedź "1S1" jest poprawna, ponieważ na załączonym diagramie stanów to właśnie ten symbol jest przypisany do rozpoczęcia pracy urządzenia (inicjuje przejście do pierwszego stanu roboczego). W praktyce egzaminacyjnej należy kierować się nie samą nazwą symbolu, ale jego położeniem na diagramie i tym, czy występuje przy przejściu wychodzącym ze stanu początkowego.

Dlaczego pozostałe odpowiedzi są niepoprawne:

  • "IV" – na diagramie nie pełni roli sygnału startowego; jest związany z inną częścią sekwencji (np. elementem sterującym lub warunkiem w późniejszym przejściu).
  • "1A" – oznaczenie tego typu bywa kojarzone z elementem wykonawczym/napędem; w diagramie nie jest wskazane jako zdarzenie inicjujące cykl, więc nie rozpoczyna pracy.
  • "1S2" – jest innym elementem (np. kolejnym czujnikiem/warunkiem) wykorzystywanym później; na diagramie nie stoi przy przejściu startowym.

Wskazówka na egzamin: najpierw odnajdź stan początkowy, potem prześledź pierwszą strzałkę i odczytaj oznaczenie przy warunku przejścia. Dopiero na końcu porównaj je z odpowiedziami.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Diagram stanów to graficzny opis pracy układu jako zestawu stanów (np. spoczynek, praca, awaria) oraz przejść między nimi. Każde przejście ma warunek/zdarzenie, które je wyzwala, co pomaga analizować sekwencję działania maszyny.
Stan początkowy jest zwykle oznaczony specjalnym symbolem startu (np. kropką/strzałką startową) lub opisem "start". Następnie śledzi się pierwsze przejście wychodzące z tego stanu i odczytuje warunek, który uruchamia cykl.
Należy odczytać oznaczenie przy przejściu ze stanu początkowego do pierwszego stanu roboczego. Element "rozpoczynający pracę" to ten, którego sygnał/zdarzenie jest wpisane jako warunek tego przejścia, a nie element występujący później w sekwencji.
Oznaczenia literowo-cyfrowe mogą być stosowane różnie w zależności od konwencji dokumentacji i konkretnej instalacji. W zadaniu egzaminacyjnym decydujące jest to, gdzie symbol występuje na diagramie i do jakiego przejścia jest przypisany, a nie tylko intuicja wynikająca z nazwy.
Nie zawsze. Często jest to sygnał wejściowy (np. start, zgoda, warunek bezpieczeństwa), ale może to być też spełnienie określonego warunku logicznego. Na egzaminie trzeba kierować się tym, co jest podane jako warunek pierwszego przejścia.
Typowe błędy to pomijanie stanu początkowego, czytanie strzałek w złym kierunku, wybieranie symbolu "najbardziej znajomego" zamiast tego z pierwszego przejścia oraz mylenie elementów wykonawczych (napędów) z warunkami przejść (sygnałami).
Sygnał inicjujący znajduje się przy przejściu startowym (pierwszym po stanie początkowym). Elementy późniejsze pojawiają się przy przejściach między kolejnymi stanami. Najlepiej prześledzić sekwencję od początku i zaznaczyć tylko pierwsze wyzwolenie.
Gdy maszyna nie startuje, zatrzymuje się w połowie cyklu albo pracuje w złej kolejności. Diagram pozwala sprawdzić, jaki warunek powinien zostać spełniony, aby przejść do kolejnego stanu, co ułatwia lokalizację uszkodzonego czujnika, sygnału lub logiki sterowania.
Zwykle nie. Takie pytania są oparte o konkretny diagram: tylko on pokazuje, który symbol jest przypisany do rozpoczęcia pracy. Dobre podejście to szybkie zlokalizowanie startu i odczyt warunku pierwszego przejścia, a dopiero potem wybór odpowiedzi.
Ćwicz na krótkich sekwencjach: wyznacz stan początkowy, wypisz po kolei warunki przejść i zbuduj listę "co uruchamia co". Pomaga też rysowanie własnych prostych diagramów dla siłownika, przenośnika lub chwytaka i porównywanie z dokumentacją.
info

Statystycznie 51% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "W diagramie stanów rozpoczęcie pracy urządzenia wynika z przejścia ze stanu początkowego do pierwszego stanu roboczego."

Źródła:

  • OMG (Object Management Group), "Unified Modeling Language (UML) Version 2.5.1", rozdział dotyczący State Machines (specyfikacja), https://www.omg.org/spec/UML/2.5.1/ (dostęp: 2026-02-28)
  • Wikipedia (EN), "State machine", opis pojęcia stanu początkowego i przejść, https://en.wikipedia.org/wiki/Finite-state_machine (dostęp: 2026-02-28)

Materiały:

  • Podręczniki/lekcje o automatyce sekwencyjnej i maszynach stanów (state machine)
  • Materiały dydaktyczne z czytania schematów i oznaczeń elementów automatyki w mechatronice
  • Ćwiczenia z interpretacji diagramów (stan początkowy, warunki przejść, sygnały wej./wyj.)

Aktualizacja pytania: 31.03.2026
