KWALIFIKACJA MEC9 - STYCZEŃ 2018

PYTANIE NR 35.
Zgodnie z informacjami podanymi w tabeli, mycie obudowy maszyny technologicznej zaliczanej do klasy ochrony IP31 powinno odbywać się z użyciem

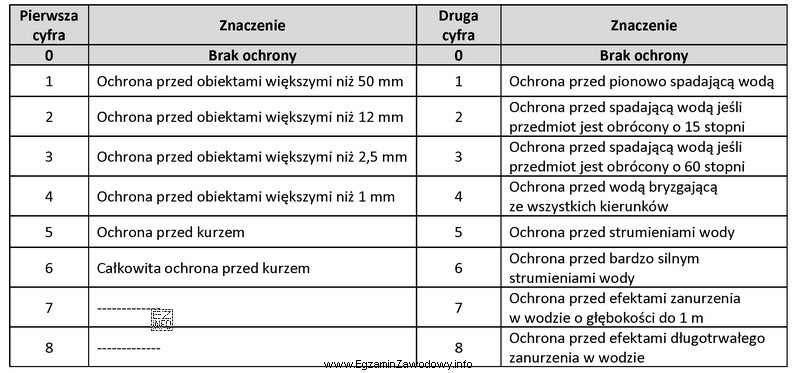

Ilustracja przedstawia tabelę związaną z klasyfikacją ochrony IP dla urządzeń technologicznych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
IP31 oznacza ograniczoną ochronę obudowy, w tym brak odporności na intensywne oddziaływanie wody. Dlatego do czyszczenia obudowy zaleca się metodę minimalizującą ryzyko wnikania wody do środka, czyli przetarcie wyłącznie wilgotną szmatką, a nie myjkę ciśnieniową ani strumień z węża.

Pełne wyjaśnienie:

Kod IP (Ingress Protection) opisuje, jaki poziom ochrony zapewnia obudowa przed wnikaniem ciał stałych oraz wody. W praktyce utrzymania ruchu ma to bezpośrednie przełożenie na to, jak wolno czyścić maszynę, aby nie doprowadzić do zawilgocenia wnętrza obudowy, zwarć, przyspieszonej korozji lub zagrożenia porażeniowego.

Dla obudowy o klasie IP31 nie zakłada się odporności na intensywne oddziaływanie wody (np. strumienie pod ciśnieniem). Z tego powodu właściwą metodą jest czyszczenie "na minimalnie mokro", czyli wyłącznie wilgotną szmatką – tak, aby ilość wody była mała, nie była podawana pod ciśnieniem i nie mogła dostać się do szczelin, otworów wentylacyjnych czy przepustów kablowych.

Dlaczego pozostałe odpowiedzi są błędne?

  • Myjka ciśnieniowa – generuje wodę pod wysokim ciśnieniem, która łatwo wnika w nieszczelności; to typowy błąd "czyszczenia jak dla wysokiego IP".
  • Szczotka moczona w wiadrze – zwykle wiąże się z podawaniem większej ilości wody na powierzchnię oraz jej spływaniem po obudowie; zwiększa to ryzyko dostania się wody do wnętrza.
  • Powolny strumień wody z węża – nawet bez dużego ciśnienia nadal jest to ciągły dopływ wody; przy IP31 nie należy zakładać, że obudowa bezpiecznie zniesie takie mycie.

Wskazówka egzaminacyjna: gdy w odpowiedziach pojawia się opcja "wilgotna szmatka" kontra jakikolwiek strumień wody, a stopień IP jest niski, najczęściej poprawna jest metoda najmniej wodna. W praktyce zawsze należy dodatkowo sprawdzać zalecenia w instrukcji/DTR producenta.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Kod IP (Ingress Protection) określa stopień ochrony obudowy przed wnikaniem ciał stałych i wody. Pierwsza cyfra dotyczy ochrony przed dostępem/pyłem, a druga przed wodą. W praktyce pomaga dobrać środowisko pracy i bezpieczny sposób czyszczenia urządzenia.
IP31 oznacza ograniczoną ochronę obudowy, w szczególności niewysoką odporność na oddziaływanie wody. W UR przekłada się to na ostrożne czyszczenie: unikanie polewania, zraszania i mycia ciśnieniowego oraz preferowanie przecierania wilgotną (nie mokrą) szmatką.
Myjka ciśnieniowa podaje wodę pod dużą energią, która wnika w szczeliny, przepusty kablowe i otwory wentylacyjne. Przy niskich klasach IP łatwo o zawilgocenie elementów elektrycznych, zwarcie, korozję i przestoje. To ryzyko jest nieproporcjonalne do korzyści z szybszego mycia.
Najczęstsze skutki to: zwarcia i zadziałanie zabezpieczeń, uszkodzenia aparatury sterowniczej, przyspieszona korozja, błędy czujników i awarie napędów. Dodatkowo rośnie ryzyko porażenia przy obsłudze. Dlatego metoda czyszczenia musi być dopasowana do stopnia ochrony IP.
Zwykle jest mniej agresywny niż myjka, ale nadal oznacza stałe polewanie wodą. Przy obudowach o niskim IP problemem jest sama ilość i możliwość spływania wody do szczelin, a nie tylko ciśnienie. Dlatego bez wyraźnego dopuszczenia w instrukcji lepiej unikać węża.
Typowe błędy to: mylenie znaczenia cyfr w IP, przenoszenie skojarzeń z "przemysłową obudową" na wysoką odporność na wodę oraz wybór agresywnego mycia, bo "szybciej". Pomaga zasada: im niższe IP względem wody, tym bardziej "na sucho" powinno wyglądać czyszczenie.
Należy połączyć mechaniczne usuwanie zabrudzeń (np. miękka szczotka na sucho) z przecieraniem wilgotną szmatką oraz stosowaniem środków czyszczących zgodnych z DTR. Jeśli zabrudzeń nie da się usunąć bez wody, trzeba rozważyć osłony, demontaż elementów lub inną organizację mycia poza maszyną.
Zawsze, gdy czyszczenie ma być częścią procedury utrzymania ruchu. IP to klasyfikacja ogólna, ale producent może wskazać dopuszczalne środki, częstotliwość, strefy zakazane (np. okolice przepustów) oraz warunki bezpieczeństwa (odłączenie zasilania, czas schnięcia). DTR ma pierwszeństwo w praktyce.
Najbardziej wrażliwe są: przepusty kablowe, uszczelnienia drzwi, otwory wentylacyjne, miejsca przejść wałów i dźwigni, złącza, przyciski oraz okolice paneli operatorskich. To tam woda najłatwiej wnika do środka. Przy niskim IP trzeba te miejsca czyścić szczególnie delikatnie.
Warto opanować logikę kodu IP (dwie cyfry i ich znaczenie), nauczyć się rozróżniać wpływ pyłu vs wody oraz przećwiczyć interpretację przykładów: jakie środowisko i jakie czyszczenie są dopuszczalne. Pomaga też łączenie IP z praktyką UR: mycie, zabezpieczenia, przestoje i ryzyko awarii.
info

To pytanie poprawnie rozwiązuje 60% zdających egzamin. średnie

Według specjalistów z branży: "IP31 oznacza ograniczoną ochronę obudowy, w tym brak odporności na intensywne oddziaływanie wody."

Źródła:

  • IEC 60529: Degrees of protection provided by enclosures (IP Code) (publikacja normy – tytuł normy jako źródło definicji kodu IP)
  • PN-EN 60529: Stopnie ochrony zapewniane przez obudowy (Kod IP) (wydanie krajowe normy – tytuł normy jako źródło klasyfikacji IP)

Materiały:

  • Dokumentacja producenta maszyny (DTR/instrukcja obsługi) – rozdział: czyszczenie i konserwacja
  • Materiały szkoleniowe UR dotyczące stopni ochrony IP i doboru metod mycia
  • Norma opisująca kod IP (stopnie ochrony zapewniane przez obudowy)
