W dokumentacji projektowej zagospodarowania terenu oznaczenia graficzne pełnią rolę jednoznacznego języka komunikacji pomiędzy projektantem, inwestorem i wykonawcą. Dlatego w zadaniach egzaminacyjnych kluczowe jest stosowanie symboli zgodnych z normą PN-B-01027:2002, a nie symboli "umownych" z przypadkowych legend.
W przypadku zieleni norma rozróżnia m.in. żywopłoty liściaste i iglaste. Zgodnie z konwencją opisaną w kontekście: rośliny liściaste przedstawia się częściej liniami falistymi/zaokrąglonymi (skojarzenie z masą liści), natomiast rośliny iglaste – formami ostrymi/kątowymi (skojarzenie z igłami i często bardziej "geometrycznym" pokrojem).

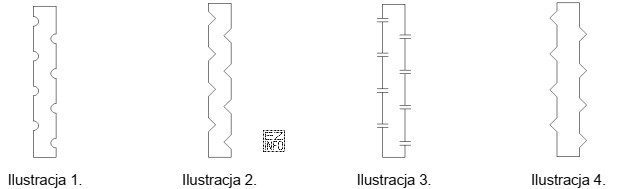

Odpowiedź "ilustracji 2." jest wskazana jako prawidłowa i odpowiada idei symbolu o kątowej, trójkątnej geometrii. Pozostałe propozycje mogą wprowadzać typowe pomyłki:
- "ilustracji 1." (półkoliste wcięcia) pasuje do konwencji liściastej – zaokrąglenia kojarzą się z ulistnieniem, więc to częsty błąd wynikający z mylenia kategorii żywopłotu.
- "ilustracji 3." przypomina "drabinkę", co w praktyce bywa kojarzone z elementami liniowymi/technicznymi (np. ogrodzeniami, barierami, konstrukcjami), a nie z masą roślinną – to błąd wynikający z podobieństwa formy do obiektów budowlanych.
- "ilustracji 4." również ma trójkątną konwencję, więc bywa myląca: uczeń może oprzeć wybór wyłącznie na obecności trójkątów, nie analizując szczegółu symbolu wymaganego przez normę.
W praktyce zawodowej poprawny symbol ma znaczenie, bo wpływa na dobór materiału roślinnego i interpretację projektu (np. inne gatunki i technologia prowadzenia żywopłotu dla iglastych niż dla liściastych). Na egzaminie warto zapamiętać zasadę: iglaste = kątowe/ostre, liściaste = faliste/zaokrąglone, ale finalnie zawsze decyduje zapis normowy i legenda projektu.
