W rysunku budowlanym materiał elementu w przekroju rozpoznaje się po znormalizowanej szrafurze (kreskowaniu). Norma PN-B-01030:2000 porządkuje te oznaczenia i przypisuje im konkretne materiały, tak aby rysunek był czytelny niezależnie od autora dokumentacji.

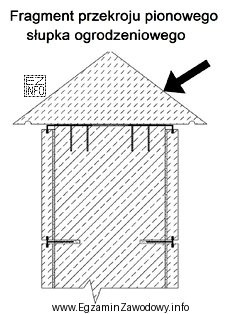

Element wskazany strzałką jest zakreskowany ukośnymi liniami przerywanymi. To cecha diagnostyczna, która w normie odpowiada pozycji "beton lekki" (Tablica 1, Lp. 5). Dlatego poprawna jest odpowiedź "z betonu lekkiego."
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "z kamienia." – w tej normie kamień (wspólnie z betonem niezbrojonym) ma inne, odmienne oznaczenie niż wariant z liniami przerywanymi; samo "ukośne kreskowanie" nie wystarcza, liczy się typ linii.
- "z drewna." – drewno rozpoznaje się po szrafurze nawiązującej do układu włókien/słojów; nie stosuje się tu prostych ukośnych linii przerywanych.
- "z betonu zbrojonego." – żelbet ma oznaczenie betonu uzupełnione o graficzne wskazanie zbrojenia; brak takiego wyróżnika i obecność linii przerywanych kieruje do betonu lekkiego, a nie zbrojonego.
Wskazówka egzaminacyjna: w tego typu zadaniach zawsze sprawdź dwie rzeczy – (1) który element wskazuje strzałka oraz (2) czy linie są ciągłe czy przerywane, bo ta różnica często rozdziela podobne materiały.
