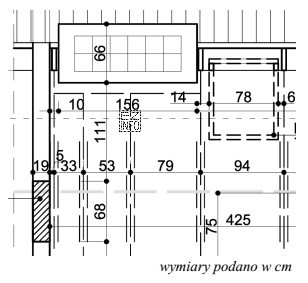

W zadaniach tego typu kluczowa jest umiejętność czytania wymiarowania na rysunku budowlanym. "Szerokość" okna połaciowego to wymiar mierzony w poprzek okna (zwykle poziomo w rzucie/pokazie elementu), a nie jego wysokość ani grubość jakiegoś detalu.
Poprawna odpowiedź "78 cm" wynika z bezpośredniego odczytu wartości podanej przy linii wymiarowej przypisanej do okna. Nie wykonuje się tu obliczeń – nie należy niczego przeliczać ani sumować, tylko znaleźć właściwy wymiar i przepisać go w cm.
Dlaczego pozostałe odpowiedzi są błędne?
- "66 cm" może być wynikiem pomylenia elementu (np. odczytu wymiaru innego fragmentu połaci lub światła innego otworu) albo odczytu z niewłaściwej linii wymiarowej.
- "14 cm" jest typową wartością pojawiającą się jako grubość/odsunięcie/element warstwowy (np. warstwa konstrukcyjna lub detal), więc wybór tej liczby zwykle oznacza pomylenie rodzaju wymiaru.
- "94 cm" może odpowiadać innemu wymiarowi (np. wysokości okna lub wymiarowi zewnętrznemu jakiegoś fragmentu), a nie szerokości wskazanej dla okna w przebudowie poddasza.
Wskazówka egzaminacyjna: zawsze sprawdzaj, czy odczytywany wymiar jest przypisany strzałkami/znacznikami do właściwego elementu, oraz czy pytanie dotyczy szerokości, a nie wysokości. To minimalizuje błąd nieuwagi i pomyłkę osi odczytu.
