KWALIFIKACJA TWO5 - CZERWIEC 2020

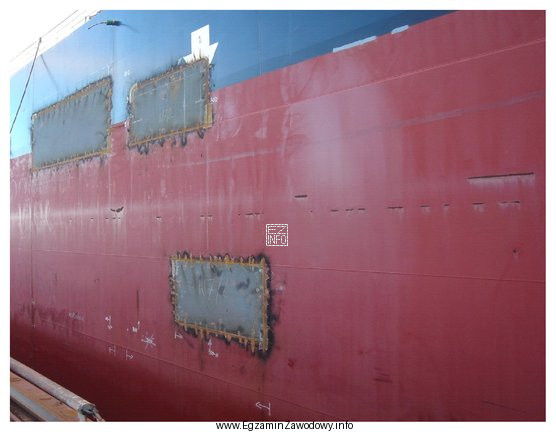

Wstawka (łata) w poszyciu kadłuba to fragment blachy wspawywany w miejsce uszkodzonego lub skorodowanego obszaru. Jej wymiary nie są "dowolne", ponieważ naprawa musi zachować ciągłość pracy poszycia oraz nie może tworzyć lokalnych osłabień.

Dlaczego minimum 300 mm? Minimalna długość L (rozumiana jako minimalny wymiar wstawki w planie) ma kilka praktycznych uzasadnień:

• Powierzchnia i długość spoin – zbyt mała wstawka daje krótkie odcinki spoin, trudniejsze do wykonania i kontroli, a jednocześnie mniej "rozprasza" obciążenia.
• Koncentracje naprężeń – naroża wstawki i zakończenia spoin są miejscami, gdzie łatwo powstają koncentracje naprężeń; większy wymiar minimalny zmniejsza ryzyko inicjacji pęknięć zmęczeniowych.
• Strefa wpływu ciepła (SWC) – w naprawach poszycia istotne jest, by nie kumulować niekorzystnych efektów cieplnych i nie doprowadzać do nakładania się SWC w sposób pogarszający własności materiału i geometrię poszycia.
• Integralność konstrukcyjna – poszycie pracuje jako element przenoszący obciążenia; minimalny wymiar wstawki pomaga utrzymać właściwą sztywność i "ciąg" pracy blach.

Ocena odpowiedzi:

• 300 mm – spełnia minimalne wymaganie praktykowane przy odbiorach napraw przez towarzystwa klasyfikacyjne; jest traktowane jako wartość graniczna "nie mniejsza niż".
• 200 mm – bywa intuicyjnie uznawane za wystarczające, ale zwykle jest zbyt małe, by zapewnić bezpieczną geometrię naprawy i odpowiednie warunki spawania oraz pracy zmęczeniowej.
• 50 mm – to wymiar rzędu wielkości typowy dla detali technologicznych, a nie dla napraw poszycia; tak mała wstawka zwiększa ryzyko wad, pęknięć i odrzucenia naprawy.
• 400 mm – może być stosowane w praktyce, ale pytanie dotyczy minimum, więc wartość większa nie jest odpowiedzią poprawną.

Na egzaminie warto zapamiętać, że "minimum" nie oznacza "najczęściej spotykane", tylko granicę akceptowalności przy odbiorze: w realnych naprawach wymiar bywa większy, zależnie od uszkodzenia i strefy kadłuba.
