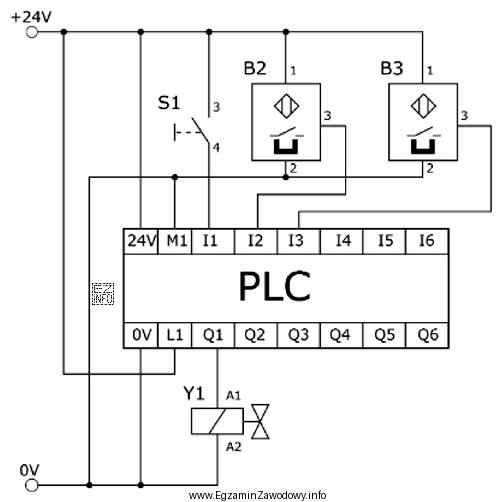

W tego typu zadaniu kluczowe jest odczytanie funkcji elementów z połączeń, a nie tylko rozpoznanie nazw. Na schemacie układu sterowania dwa czujniki (oznaczone osobno) są włączone do wejść cyfrowych PLC. Z połączeń wynika, że układ oczekuje, aby po zadziałaniu czujnika na odpowiednim wejściu pojawił się stan aktywny (czyli wejście "zobaczy" poprawny sygnał logiczny).
Odpowiedź "magnetyczne NO" jest poprawna, ponieważ:
- "magnetyczne" odnosi się do czujników wykrywających pole magnetyczne (np. magnes na tłoku siłownika), co jest typowe do detekcji położeń w pneumatyce/hydraulice i wielu układach mechatronicznych,
- "NO" (styk zwierny) oznacza, że w spoczynku tor jest otwarty, a po zadziałaniu czujnika tor się zamyka i może podać sygnał na wejście PLC zgodnie z założeniem zadania.
Pozostałe odpowiedzi są nieprawidłowe z następujących powodów:
- "magnetyczne NC" (styk rozwierny) daje logikę odwrotną: w spoczynku sygnał jest "podany", a po zadziałaniu zanika. W wielu aplikacjach ma to sens (np. kontrola przerwy przewodu), ale w tym układzie nie odpowiada sposobowi wykorzystania wejść pokazanych na schemacie.
- "indukcyjne NO" jest typowe do detekcji metalu. Jeśli obiekt detekcji jest magnesem/położeniem siłownika z magnesem, czujnik indukcyjny nie jest właściwym zamiennikiem funkcjonalnym.
- "indukcyjne NC" łączy dwa problemy: niewłaściwy typ czujnika do zjawiska (indukcyjny zamiast magnetycznego) oraz odwróconą logikę zadziałania (NC zamiast NO).
Wskazówka egzaminacyjna: najpierw ustal, jaki stan wejścia PLC ma wystąpić po zadziałaniu (czy ma się pojawić, czy zaniknąć napięcie/stan logiczny), a dopiero potem dobierz "NO/NC". Następnie sprawdź, czy typ czujnika pasuje do zjawiska (magnes/metal/światło) wynikającego z zastosowania.
