FireWire to interfejs znany jako IEEE 1394, stosowany szczególnie w starszym oraz profesjonalnym sprzęcie (np. audio-wideo). W praktyce egzaminacyjnej i serwisowej kluczowe jest rozpoznanie portu po kształcie na tylnym panelu komputera.

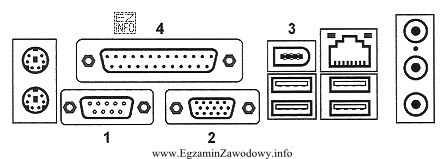

Na ilustracji port oznaczony "3" ma cechy typowe dla FireWire (wariant 6‑pin): jest to gniazdo o zarysie zbliżonym do prostokąta, ale z charakterystycznym wyprofilowaniem/ścięciem jednej strony. Dodatkowo jego położenie w bloku portów obok RJ‑45 i nad złączami USB jest częste w projektach paneli I/O.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "1" odnosi się do złącza typu D‑Sub (9‑pin), spotykanego jako port szeregowy; ma metalową osłonę w kształcie litery "D" i nie przypomina FireWire.
- "2" to złącze D‑Sub z trzema rzędami otworów (typowe dla VGA); jego duży, trapezowy kształt również wyklucza FireWire.
- "4" jest szerokim złączem D‑Sub (historycznie kojarzonym z portem równoległym); ma zupełnie inną geometrię niż FireWire.
Wskazówka do nauki: gdy widzisz na panelu kilka "prostokątnych" portów, najpierw rozpoznaj USB (proste narożniki i powtarzalne, identyczne gniazda w grupie), a potem szukaj portu o podobnej wielkości, ale z nietypowym ścięciem/profilowaniem — to częsty znak FireWire.
