KWALIFIKACJA ELE2 - CZERWIEC 2014



PYTANIE NR 11.

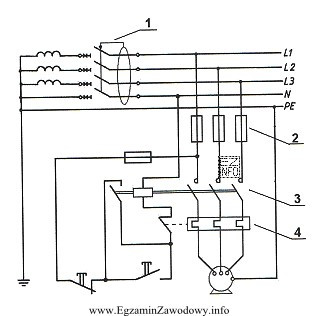

Na rysunku przedstawiono schemat instalacji elektrycznej zasilania silnika trójfazowego. Którą cyfrą oznaczono wyłącznik różnicowoprądowy na schemacie?
Na rysunku przedstawiono schemat instalacji elektrycznej zasilania silnika trójfazowego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na przedstawionym schemacie instalacji elektrycznej zasilania silnika trójfazowego, wyłącznik różnicowoprądowy jest oznaczony cyfrą 1. Wyłącznik różnicowoprądowy (RCD) jest urządzeniem zabezpieczającym, które odłącza obwód elektryczny w przypadku wykrycia różnicy prądów między przewodami fazowymi a neutralnym, co może wskazywać na upływ prądu do ziemi. Na schemacie wyłącznik różnicowoprądowy jest umieszczony na początku instalacji, co jest typowe dla tego typu zabezpieczeń.
