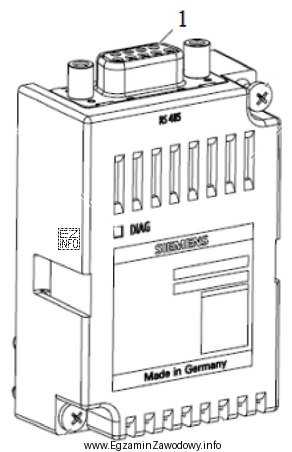

Odpowiedź "D-Sub DE-9" jest właściwa, gdy oznaczony element przedstawia klasyczne złącze D‑Sub z 9 stykami (popularnie kojarzone z portem szeregowym/serwisowym). W praktyce mechatronika takie złącza spotyka się m.in. w urządzeniach starszych generacji, adapterach diagnostycznych, panelach, sterownikach i modułach komunikacyjnych.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "IEE-488" opisuje standard magistrali (znany jako GPIB). To nie jest nazwa typowego, małego złącza 9‑pin typu D‑Sub; w zadaniu chodzi o identyfikację konkretnego typu złącza.
- "IEEE 1294" (niezależnie od tego, do jakiego interfejsu miałoby nawiązywać) nie jest rozpoznawalną nazwą złącza o typowej obudowie "D" i układzie 9 styków. To odpowiedź z innej kategorii (standard/oznaczenie), a nie nazwa konstrukcji złącza D‑Sub DE‑9.
- "BNC" to złącze koncentryczne z mechanizmem bagnetowym, stosowane m.in. do sygnałów wideo, pomiarowych lub RF. Ma zupełnie inną budowę niż D‑Sub (brak układu wielopinowego w kształcie litery D), więc nie odpowiada złączu DE‑9.
Wskazówka egzaminacyjna: przy identyfikacji złączy najpierw ustal "rodzinę" po kształcie i sposobie łączenia (D‑Sub, koncentryczne, prostokątne wielopinowe), a dopiero potem dopasuj oznaczenie (np. liczba pinów, typ obudowy, zastosowanie). To ogranicza pomyłki wynikające z podobnych nazw standardów.
