W układzie wydechowym elementy mają dość typowe położenie, co pomaga w ich rozpoznawaniu na fotografii. Tłumik końcowy znajduje się zazwyczaj na końcu układu, w tylnej części pojazdu. Jego zadaniem jest głównie redukcja hałasu, dlatego często ma większą objętość (komory, przegrody) i bywa połączony z widoczną końcówką rury wydechowej.

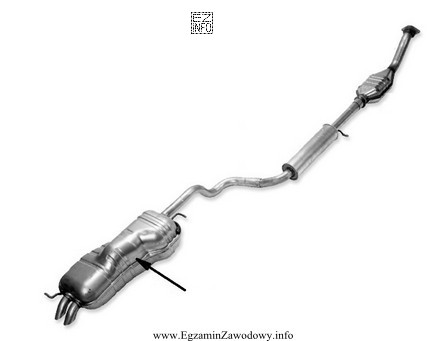

Odpowiedź "tłumik końcowy" jest właściwa, jeżeli strzałka wskazuje element umieszczony najbliżej wylotu spalin z pojazdu (tył auta) i o charakterystycznej "puszkowej" budowie tłumika.
Dlaczego pozostałe odpowiedzi nie pasują w typowej sytuacji:
- "katalizator" – zwykle montowany jest bliżej silnika, aby szybko osiągał temperaturę pracy. Często jest krótszy, ma inną konstrukcję wewnętrzną i bywa zintegrowany z odcinkiem rury lub obudową o mniejszej objętości niż tłumik końcowy.
- "tłumik wstępny" (często nazywany też środkowym) – przeważnie znajduje się w części środkowej podwozia. Może wyglądać podobnie do tłumika końcowego, ale jego położenie jest bardziej "centralne", a nie przy samym końcu układu.
- "kolektor" – jest przy silniku i łączy kanały wydechowe z cylindrów w jeden przewód. Na zdjęciach z podwozia lub z tyłu auta kolektora zwykle nie widać, a jego kształt jest zupełnie inny niż tłumika (odlew/rurowy rozdzielacz, bez dużej puszki).
Wskazówka egzaminacyjna: gdy masz wątpliwości między katalizatorem a tłumikiem, najpierw oceń położenie elementu (blisko silnika vs blisko końcówki wydechu), a dopiero potem kształt i wielkość obudowy.
