Normatywny wypływ wody qn jest wartością obliczeniową przypisaną do konkretnego punktu czerpalnego (np. umywalki, wanny, pralki). W zadaniach na schematach instalacji wodociągowej trzeba odróżnić:
- suma qn urządzeń w danym pomieszczeniu (to jest "normatywny wypływ pomieszczenia"),
- przepływ w przewodzie zasilającym, który może być większy, bo przewód niesie wodę także do kolejnych pomieszczeń i odgałęzień.

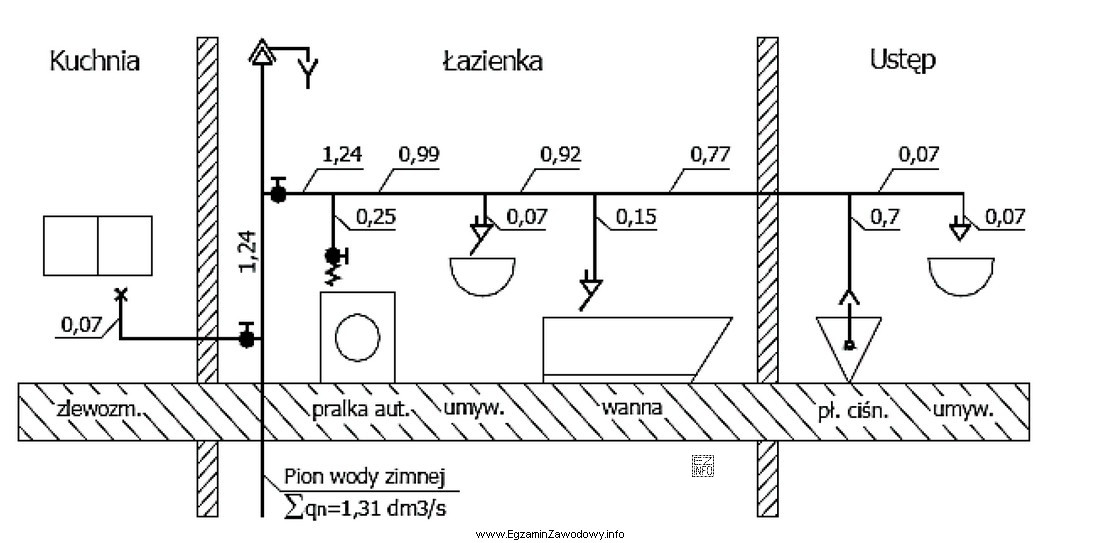

Dla łazienki z przedstawionymi urządzeniami należy zsumować qn tych urządzeń: pralka automatyczna 0,25 dm³/s, umywalka 0,07 dm³/s, wanna 0,15 dm³/s. Otrzymujemy: 0,25 + 0,07 + 0,15 = 0,47 dm³/s. To jest normatywny wypływ dla samej łazienki.
Odpowiedź "0,40 dm³/s" jest nieprawidłowa, ponieważ oznacza zaniżoną sumę – typowo wynika z pominięcia jednego z urządzeń albo błędnego odczytu jego qn. W praktyce taki błąd prowadziłby do niedowymiarowania instalacji (za małe średnice, większe straty ciśnienia, ryzyko spadków ciśnienia w eksploatacji).
Odpowiedź "1,24 dm³/s" dotyczy wartości na przewodzie na wejściu do strefy łazienki na schemacie, ale nie jest to suma urządzeń w łazience. Taki przepływ może uwzględniać, że przewód dalej zasila kolejne odgałęzienia (np. inne pomieszczenia), dlatego nie wolno go mylić z wypływem pomieszczenia.
Odpowiedź "1,31 dm³/s" odnosi się do sumy qn dla większego fragmentu instalacji (np. całego pionu), czyli obejmuje urządzenia z wielu pomieszczeń. To częsta pułapka: wybór największej liczby ze schematu zamiast wartości obliczonej wyłącznie dla wskazanego pomieszczenia.
Wskazówka egzaminacyjna: gdy pytanie dotyczy pomieszczenia, szukaj w nim urządzeń i sumuj ich qn. Gdy dotyczy pionu lub przewodu, wtedy analizuj, jakie odgałęzienia są przez ten przewód zasilane.
