Licznik CTUD to blok funkcyjny używany w sterownikach PLC do zliczania impulsów w górę i w dół. W praktyce spotyka się go m.in. przy współpracy z enkoderami, czujnikami zliczającymi sztuki lub w aplikacjach, w których trzeba korygować stan licznika (np. cofnięcie przenośnika, zwrot detalu, zmiana kierunku ruchu).

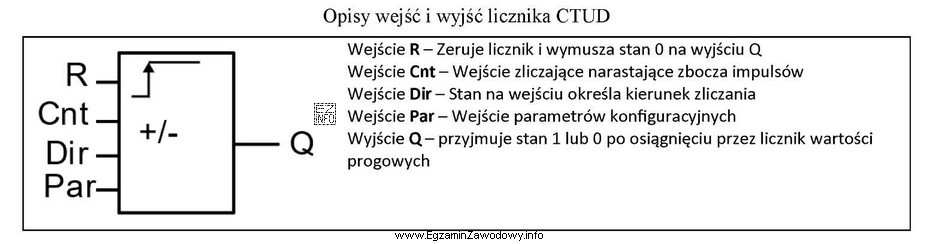

Aby licznik wiedział, czy ma zwiększać czy zmniejszać wartość, potrzebuje informacji o kierunku. W tym zadaniu poprawną odpowiedzią jest wejście "Dir", czyli wejście przeznaczone do podania sygnału sterującego kierunkiem zliczania (dodawanie/odejmowanie).
Dlaczego pozostałe odpowiedzi nie pasują?
- "Cnt" – nazwa sugeruje zliczanie (count), więc bywa myląca. Taki sygnał byłby związany raczej z samym impulsem zliczającym lub stanem licznika, a nie z wyborem kierunku.
- "R" – w automatyce "R" bardzo często oznacza reset (zerowanie). To inna funkcja niż sterowanie kierunkiem: reset ustawia licznik do stanu bazowego, ale nie mówi, czy kolejne impulsy mają zwiększać czy zmniejszać wartość.
- "Par" – skrót kojarzony z parametrem/parametryzacją. Parametry mogą określać np. wartość zadawaną, nastawy, tryb pracy, ale nie są typowym wejściem do bieżącego sterowania kierunkiem zliczania impulsów.
Wskazówka egzaminacyjna: w tego typu pytaniach najpierw przetłumacz sens polecenia na funkcję bloku ("wybór kierunku") i dopiero dopasuj wejście. Uważaj na pułapkę podobnie brzmiących skrótów (np. "R" jako reverse) – w automatyce częściej spotkasz "R" jako reset.
