KWALIFIKACJA ELM6 - CZERWIEC 2021



PYTANIE NR 7.

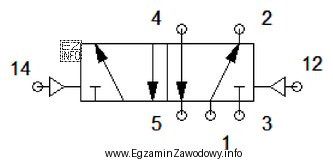

Do których przyłączy zaworu rozdzielającego przedstawionego na rysunku podłączane są sygnały sterujące?
Do których przyłączy zaworu rozdzielającego przedstawionego na
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy schematu zaworu rozdzielającego, sygnały sterujące są podłączane do przyłączy oznaczonych numerami 12 i 14. Są to jedyne przyłącza, z których wychodzą strzałki wskazujące na zewnętrzne elementy sterujące, co sugeruje, że są to miejsca podłączenia sygnałów sterujących. Pozostałe numery przyłączy (1, 3, 5) są połączone z elementami wewnętrznymi zaworu, co wskazuje na ich inne funkcje.
