KWALIFIKACJA ELM3 - CZERWIEC 2020

W diagnostyce drgań maszyn spotyka się kilka podstawowych wielkości opisujących drgania:

• Przemieszczenie (czasem nazywane przesunięciem) – opisuje, jak daleko element odchyla się od położenia równowagi.
• Prędkość drgań – opisuje szybkość zmian położenia w ruchu drgającym.
• Przyspieszenie drgań – opisuje szybkość zmian prędkości; w praktyce często mierzone akcelerometrem.
• Częstotliwość – informuje, jak szybko drgania się powtarzają, ale nie jest tą samą wielkością co amplituda przemieszczenia/prędkości/przyspieszenia.

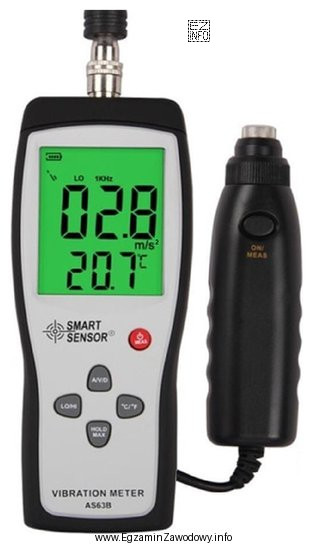

W tym zadaniu kluczowe jest rozpoznanie, na pomiar jakiej wielkości ustawiono miernik. Jeśli miernik na rysunku jest przełączony w tryb pomiaru przyspieszenia, to właściwa jest odpowiedź "Przyspieszenia." Taki tryb bywa identyfikowany po oznaczeniu funkcji (np. skrót/ikona) oraz po jednostkach właściwych dla przyspieszenia.

Dlaczego pozostałe odpowiedzi nie pasują?

• "Przesunięcia." byłoby właściwe, gdyby miernik pracował w trybie przemieszczenia; to inna wielkość i inny sposób interpretacji wskazań.
• "Prędkości." dotyczy trybu pomiaru prędkości drgań; to częsty parametr oceny ogólnej, ale nie wtedy, gdy wybrano tryb przyspieszenia.
• "Częstotliwości." jest parametrem opisującym widmo lub przebieg w czasie, jednak typowy "miernik drgań" ustawiony na amplitudę nie staje się przez to miernikiem częstotliwości; do częstotliwości zwykle potrzebna jest analiza sygnału (np. funkcje FFT), a nie wybór wielkości amplitudowej.

Wskazówka egzaminacyjna: zawsze szukaj na przyrządzie oznaczenia trybu oraz jednostek. To najszybszy sposób odróżnienia, czy oceniasz przemieszczenie, prędkość czy przyspieszenie.
