W pomiarach przepływu gazów w rurociągach spotyka się różne rozwiązania, ale kluczowe jest rozpoznanie elementu pierwotnego, czyli części, która bezpośrednio "zamienia" ruch medium na wielkość mierzalną.

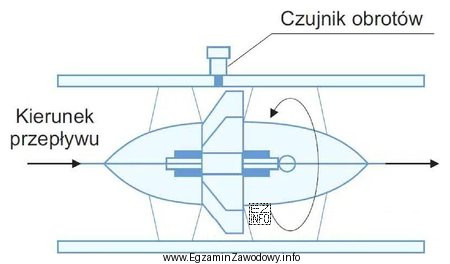

Odpowiedź "turbina" jest poprawna, ponieważ w przepływomierzu turbinowym w strumieniu gazu znajduje się wirnik (turbina). Gaz przepływając przez korpus powoduje obrót wirnika, a prędkość obrotowa (lub liczba impulsów z czujnika zliczającego łopatki/magnes) jest proporcjonalna do natężenia przepływu w określonym zakresie pracy. Z tego powodu to właśnie turbina jest głównym elementem przetwornika w takim rozwiązaniu.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "pływak" odnosi się do przepływomierza pływakowego (rotametru), w którym pływak unosi się w stożkowej rurze, a odczyt zależy od położenia pływaka. Takie przyrządy typowo wymagają odpowiedniej orientacji (najczęściej pionowej) i mają inną konstrukcję niż przepływomierz montowany w klasycznym rurociągu.
- "zwężka" jest ogólnym określeniem elementu zwężkowego, który wytwarza spadek ciśnienia zależny od przepływu (metoda różnicy ciśnień). To inna zasada pomiaru niż turbinowa i inny "główny element" w sensie konstrukcyjnym.
- "kryza" to konkretny rodzaj elementu zwężkowego (płytka z otworem), również stosowany w pomiarach metodą różnicy ciśnień. W takim układzie elementem pierwotnym jest kryza, ale nie jest to przepływomierz turbinowy.
Wskazówka egzaminacyjna: jeśli na schemacie widać część wirującą w osi rurociągu (łopatki/rotor), zwykle chodzi o przepływomierz turbinowy. Gdy widoczna jest zwężka/otwór i pobory ciśnienia przed i za zwężeniem, wtedy rozważa się elementy zwężkowe (kryza/zwężka) i pomiar DP.
