Zabezpieczenie nadprądowe dobiera się do charakteru obwodu (AC/DC), spodziewanych prądów oraz warunków pracy. W instalacjach fotowoltaicznych (PV) występują obwody prądu stałego, w których zabezpieczenia muszą skutecznie przerywać prąd zwarciowy i przeciążeniowy przy napięciach DC typowych dla stringów.

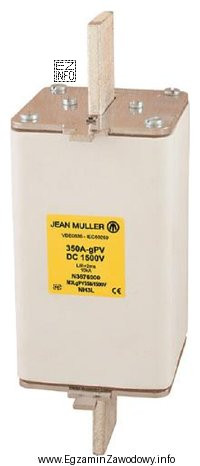

Odpowiedź "Paneli fotowoltaicznych." jest poprawna, ponieważ element z ilustracji (typowe wykonanie zabezpieczenia używanego w torach PV) służy do ochrony obwodów PV przed nadprądami. W praktyce takie zabezpieczenia spotyka się m.in. w skrzynkach przyłączeniowych/stringboxach oraz w rozdzielnicach po stronie DC, gdzie chronią przewody i gałęzie instalacji.
Pozostałe odpowiedzi są niepoprawne, bo odnoszą się do urządzeń, w których:
- zasilacze komputerowe mają zwykle zabezpieczenia projektowane i dobierane pod konkretne zasilacze, często wewnątrz urządzenia i w innych standardach wykonania;
- multimetry przenośne stosują wkładki o specyficznych parametrach bezpieczeństwa pomiarowego (inny kontekst zastosowania niż typowe zabezpieczenie torów PV);
- prostowniki półprzewodnikowe mogą wymagać zabezpieczeń dobranych do elementów energoelektronicznych, ale nie jest to typowe, "dedykowane" zastosowanie kojarzone z zabezpieczeniami obwodów PV.
Wskazówka egzaminacyjna: w pytaniach z ilustracją zwracaj uwagę na to, czy element jest kojarzony z DC i instalacjami PV (miejsce montażu, typowe wykonanie, przeznaczenie do stringów), a nie tylko na ogólne skojarzenie "to jest bezpiecznik".
