KWALIFIKACJA ELE5 - WRZESIEŃ 2014


PYTANIE NR 37.

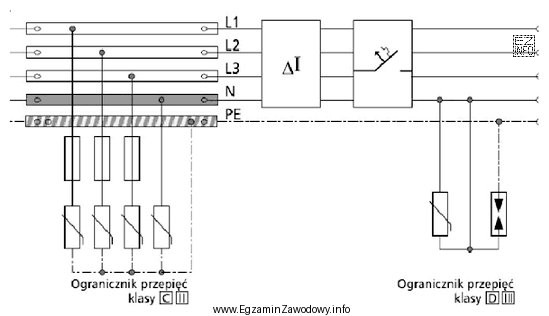

Które zabezpieczenie na przedstawionym schemacie instalacji niskiego napięcia jest podłączone nieprawidłowo?
Ilustracja przedstawia schemat instalacji elektrycznej niskiego napięcia, który jest częścią pytania egzaminacyjnego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawnie podłączony ogranicznik przepięć musi być wpięty równolegle do chronionych torów oraz mieć możliwie krótką i pewną drogę odprowadzenia prądu udarowego do PE/uziemienia. Jeśli na schemacie "klasa D" ma błędne włączenie (np. w szereg lub z niewłaściwym PE), to właśnie ten element jest podłączony nieprawidłowo.

Pełne wyjaśnienie:

Odpowiedź "Ogranicznik przepięć klasy D." jest poprawna, ponieważ pytanie dotyczy nieprawidłowego podłączenia elementu na schemacie instalacji niskiego napięcia. Ogranicznik przepięć (SPD) powinien tworzyć kontrolowaną drogę dla prądu udarowego i ograniczać napięcie na zaciskach chronionego obwodu. Żeby to działało, SPD musi być przyłączony w sposób zgodny z jego funkcją: zwykle równolegle do torów zasilających oraz z wyraźnym połączeniem do PE/uziemienia.

W praktyce błąd podłączenia SPD rozpoznaje się po tym, że:

  • został włączony w szereg z obciążeniem (co nie odpowiada typowej idei pracy SPD),
  • brakuje mu właściwego połączenia z PE albo droga do PE jest "nielogiczna" (np. przez aparat, który nie powinien przenosić prądów udarowych),
  • jest podpięty do niewłaściwych punktów rozdzielnicy (np. pominięcie szyny PE lub błędny punkt odniesienia).

Pozostałe odpowiedzi nie pasują do typowych błędów wskazywanych w tego rodzaju zadaniach:

  • "Ogranicznik przepięć klasy C." – sam fakt występowania innego SPD nie przesądza o błędzie; w takich pytaniach zwykle tylko jeden element jest narysowany z wadliwym wpięciem. Jeśli "klasa C" na schemacie ma poprawną drogę do PE i właściwe włączenie, nie jest to odpowiedź.
  • "Wyłącznik nadprądowy." – MCB może być dobrany różnie (charakterystyka, prąd znamionowy), ale pytanie dotyczy podłączenia. Jeżeli jest wpięty w tor fazowy zgodnie ze schematem rozdzielnicy, nie stanowi błędu montażowego.
  • "Wyłącznik różnicowoprądowy." – RCD ma określone zasady prowadzenia przewodów (L i N przez przekładnik, właściwe podłączenie N). Jeśli na rysunku RCD jest wpięty standardowo, to mimo częstych skojarzeń z ochroną nie jest "typowym" błędem w zadaniu o SPD.

Wskazówka egzaminacyjna: w zadaniach o schematach szukaj funkcjonalnej sprzeczności (czy dany aparat może spełnić swoją rolę przy takim połączeniu), a nie tylko "czy stoi we właściwym miejscu".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest ogranicznik przepięć w instalacji niskiego napięcia?
Ogranicznik przepięć (SPD) to aparat, który ogranicza chwilowe wzrosty napięcia (przepięcia) i odprowadza prąd udarowy do toru ochronnego (PE/uziemienia). Chroni w ten sposób instalację i urządzenia przed skutkami wyładowań atmosferycznych lub przepięć łączeniowych.
Jak rozpoznać na schemacie, że SPD jest podłączony nieprawidłowo?
Najczęściej widać to po braku logicznej drogi do PE albo po włączeniu SPD w sposób "szeregowy" z obciążeniem. Jeśli SPD nie ma krótkiego i jednoznacznego połączenia z szyną PE/uziemieniem, to nie spełni funkcji odprowadzenia udaru.
Dlaczego długość przewodów przy SPD ma znaczenie?
Przy udarze liczy się impedancja przewodów. Dłuższe przewody mają większą indukcyjność, co powoduje dodatkowy spadek napięcia podczas przepływu prądu udarowego. W efekcie, mimo SPD, napięcie na chronionych zaciskach może być zbyt wysokie.
Jakie są typowe błędy montażu SPD w rozdzielnicy?
Do częstych błędów należą: brak połączenia z PE, prowadzenie przewodu do PE "okrężnie", podłączanie do niewłaściwej szyny, brak koordynacji z zabezpieczeniem nadprądowym oraz montaż w miejscu, gdzie SPD nie chroni właściwych obwodów (np. za daleko od punktu wprowadzenia zasilania).
Czy wyłącznik różnicowoprądowy może być przyczyną problemów przy przepięciach?
RCD nie jest elementem ochrony przeciwprzepięciowej, ale sposób jego włączenia ma znaczenie dla poprawnej pracy instalacji. Przepięcia mogą powodować zadziałania niektórych RCD, jednak w pytaniach o "nieprawidłowe podłączenie" zwykle chodzi o błędne wpięcie torów L/N lub N poza przekładnikiem.
Jakie jest zadanie wyłącznika nadprądowego w układzie z SPD?
Wyłącznik nadprądowy (MCB) chroni przewody przed przeciążeniem i zwarciem. W torze SPD może pełnić rolę zabezpieczenia dobezpieczającego (zależnie od rozwiązania), ale sam w sobie nie "odprowadza" przepięć. Dlatego w zadaniach trzeba odróżnić funkcję ochrony nadprądowej od przeciwprzepięciowej.
Co oznaczają klasy C i D ograniczników przepięć w starszych materiałach?
W wielu starszych opracowaniach spotyka się oznaczenia "klasa C" i "klasa D", które odnoszono do stopni ochrony przeciwprzepięciowej. W nowszych standardach częściej używa się podziału na Typ 1/2/3. Na egzaminie warto rozumieć oba nazewnictwa i kojarzyć je z miejscem montażu i poziomem ochrony.
Kiedy stosuje się kilka stopni ochrony przeciwprzepięciowej?
Kilka stopni ochrony stosuje się, gdy potrzebna jest lepsza koordynacja ochrony: pierwszy stopień przejmuje większą energię udaru, a kolejny ogranicza napięcie bliżej urządzeń wrażliwych. W praktyce oznacza to SPD w rozdzielnicy głównej oraz dodatkową ochronę bliżej odbiorników, zależnie od warunków instalacji.
Jak odróżnić na schemacie SPD od innych aparatów w rozdzielnicy?
SPD zwykle jest narysowany jako element połączony między torami zasilania a PE (czasem także między L-N) i często ma symbol/oznaczenie sugerujące ochronę przeciwprzepięciową. MCB i RCD są włączane w tory robocze, a SPD tworzy odgałęzienie do toru ochronnego.
Jak odpowiadać na egzaminie na pytania o błędy w schemacie instalacji?
Najpierw ustal funkcję każdego aparatu (MCB, RCD, SPD), potem prześledź przepływ prądu w normalnej pracy i w sytuacji zakłóceniowej. Szukaj niespójności funkcjonalnej: brak PE dla SPD, brak N przez RCD, "dziwne" obejścia aparatu lub połączenia, które uniemożliwiają działanie ochrony.
info

To pytanie poprawnie rozwiązuje 58% zdających egzamin. średnie

Eksperci podkreślają: "Poprawnie podłączony ogranicznik przepięć musi być wpięty równolegle do chronionych torów oraz mieć możliwie krótką i pewną drogę odprowadzenia prądu udarowego do PE/uziemienia."

Materiały:

  • Normy z serii dotyczącej instalacji elektrycznych niskiego napięcia (ochrona przed przepięciami i dobór aparatury)
  • Dokumentacje techniczno-ruchowe oraz instrukcje montażu producentów SPD (schematy podłączeń)
  • Podręczniki do kwalifikacji technik elektryk obejmujące ochronę przeciwprzepięciową i rozdzielnice
