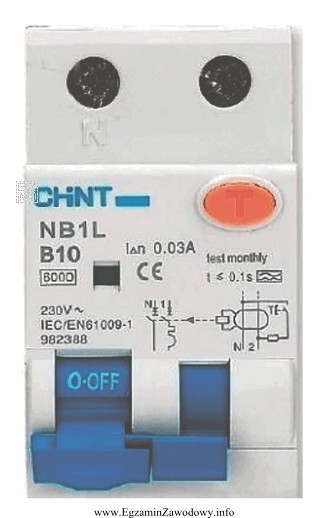

W instalacjach elektrycznych spotyka się kilka podstawowych grup zabezpieczeń, które często wyglądają podobnie, ale mają inne zadania. W tym pytaniu rozpoznawane jest urządzenie, które stanowi zabezpieczenie różnicowoprądowe i nadprądowe, czyli aparat łączący dwie funkcje w jednym module (w praktyce często spotykany jako wyłącznik różnicowoprądowy z członem nadprądowym).
Dlaczego "Różnicowe i nadprądowe." jest poprawne?
Takie urządzenie jednocześnie:
- realizuje funkcję różnicowoprądową – wykrywa prąd upływu do ziemi/obudowy (istotne dla ochrony przeciwporażeniowej i ograniczania ryzyka pożaru od uszkodzeń izolacji),
- realizuje funkcję nadprądową – wyłącza obwód przy przeciążeniu oraz przy zwarciu, chroniąc przewody i aparaturę przed skutkami nadmiernego prądu.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Tylko przepięciowe." – ochrona przepięciowa jest zwykle realizowana przez ograniczniki przepięć, które mają inną budowę i inne oznaczenia niż wyłączniki (ich zadaniem jest ograniczanie udarów napięciowych, a nie wyłączanie obwodu jak przy przeciążeniu czy prądzie upływu).
- "Tylko nadprądowe." – to opisuje typowy wyłącznik nadprądowy, ale w pytaniu poprawna jest identyfikacja aparatu łączącego także funkcję różnicowoprądową, więc odpowiedź jest zbyt wąska.
- "Różnicowe i przepięciowe." – łączy dwie różne idee ochrony. Aparat różnicowoprądowy nie jest urządzeniem do ograniczania przepięć; przepięcia wymagają osobnych rozwiązań, dobieranych m.in. do stref ochrony i rodzaju instalacji.
Wskazówka egzaminacyjna: ucz się rozróżniać funkcje: nadprądowe (przeciążenie/zwarcie), różnicowoprądowe (upływ), przepięciowe (udar napięcia). Na zdjęciach zwracaj uwagę na elementy testu oraz typowe oznaczenia funkcji, bo to najszybciej prowadzi do właściwej klasy aparatu.
