Rotametr jest przepływomierzem pływakowym stosowanym m.in. w instalacjach grzewczych i układach regulacyjnych. Jego zadaniem jest pomiar (odczyt) natężenia przepływu medium w danym obiegu, często również ułatwienie nastawy i równoważenia przepływów. Typowe cechy rozpoznawcze to obecność skali oraz elementu pomiarowego, w którym znajduje się pływak unoszony przez strumień przepływającej cieczy.

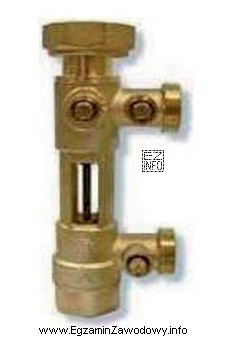

Odpowiedź "rotametr." jest poprawna, jeżeli na rysunku widać element o cechach przepływomierza (np. skala i część pomiarowa umożliwiająca obserwację położenia pływaka). W praktyce taki element spotyka się np. na rozdzielaczach/układach regulacyjnych, gdzie umożliwia kontrolę przepływu w gałęziach instalacji.
- "separator." jest błędny, ponieważ separator (np. zanieczyszczeń lub powietrza) jest elementem służącym do oddzielania niepożądanych frakcji (szlamu, magnetytu, pęcherzy powietrza). Zwykle ma korpus o innej geometrii i nie jest elementem ze skalą do odczytu przepływu.
- "odpowietrznik." jest błędny, ponieważ odpowietrznik służy do usuwania powietrza z instalacji; typowo ma mały korpus z mechanizmem odpowietrzającym i nie jest przeznaczony do wskazywania wartości przepływu.
- "zawór spustowy." jest błędny, ponieważ zawór spustowy służy do opróżniania fragmentu instalacji (spust medium). Charakterystyczne są króciec/gniazdo spustowe i możliwość podłączenia węża, a nie element wskazujący przepływ w normalnej pracy.
Wskazówka egzaminacyjna: gdy w odpowiedziach pojawiają się elementy o funkcjach "serwisowych" (spust, odpowietrzanie, separacja) oraz element pomiarowy, warto szukać na rysunku tego, co umożliwia odczyt (skala/wizjer) — to najczęściej naprowadza na rotametr.
