W zadaniach z rysunku technicznego kluczowe jest rozpoznanie cech gwintu w zapisie graficznym, a nie kierowanie się ogólnym kształtem detalu. Element konstrukcyjny "zakończony gwintem" oznacza, że na końcu pręta/śruby/wkrętu występuje część gwintowana (zwykle gwint zewnętrzny), umożliwiająca połączenie z nakrętką lub z otworem z gwintem wewnętrznym.
Na rysunkach maszynowych gwint nie jest zwykle rysowany jako spirala. Zamiast tego stosuje się umowne przedstawienie, w którym widoczne są linie odpowiadające średnicy zewnętrznej i wewnętrznej oraz wyraźnie wyodrębniona strefa gwintu przy końcu elementu. Dodatkowo często pojawia się charakterystyczne "zakończenie" gwintu (np. krótka część bez gwintu, faza wejściowa), które pomaga odróżnić go od gładkiego wałka.

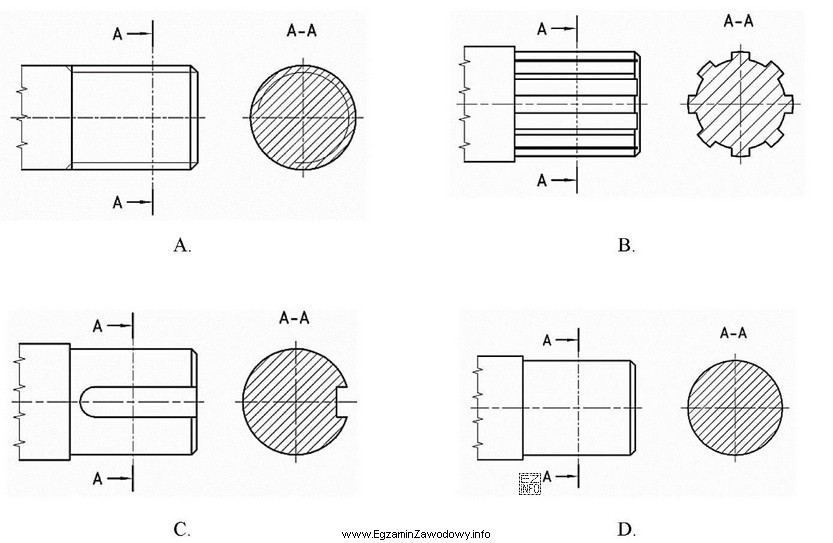

Dlaczego prawidłowa jest odpowiedź "A"? Ponieważ wskazany na rysunku wariant odpowiada elementowi, którego koniec ma cechy typowe dla części gwintowanej w zapisie umownym. Pozostałe warianty (niepoprawne) zwykle przedstawiają elementy zakończone inaczej, np. gładkim czopem, fazą, rowkiem, stożkiem lub innym rodzajem zakończenia, które nie tworzy połączenia gwintowego.
- Jak unikać pomyłek: najpierw znajdź na rysunku sam koniec elementu, potem sprawdź, czy w tej strefie występuje umowne oznaczenie średnic gwintu i czy strefa jest ograniczona (początek/koniec gwintu).
- Co sprawdzać na egzaminie: czy gwint jest zewnętrzny czy wewnętrzny oraz czy gwint dotyczy końca elementu, a nie np. fragmentu w środku.
Ta umiejętność jest praktyczna w montażu: pozwala dobrać właściwą część, przewidzieć sposób skręcania oraz przygotować odpowiednie narzędzia (klucz, gwintownik/narzynka) zgodnie z dokumentacją.
