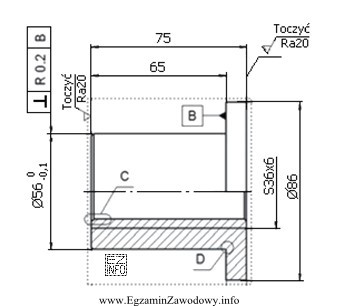

Rozpoznanie elementu na rysunku technicznym opiera się na analizie geometrii i cech charakterystycznych przedstawienia. Tuleja z gwintem jest zwykle elementem osiowosymetrycznym (cylindrycznym), w którym kluczową cechą jest otwór z gwintem wewnętrznym. Na rysunku technicznym gwint wewnętrzny pokazuje się w sposób umowny (odpowiednimi liniami/obrysami), co pozwala odróżnić go od otworu gładkiego.
Odpowiedź "tuleję z gwintem" jest właściwa, ponieważ wskazuje element, którego istotą jest właśnie połączenie: tuleja + otwór gwintowany. Taka tuleja bywa stosowana jako element pośredni w mocowaniu, naprawie gwintu, jako wkładka lub część zespołu, w który wkręca się śrubę/łącznik.
Dlaczego pozostałe odpowiedzi są niepoprawne:
- "korpus spawany" sugeruje element o budowie konstrukcji spawanej (często z blach/profili), zwykle nieosiowosymetryczny i o większej złożoności kształtu. Sama obecność gwintu w otworze nie definiuje "korpusu spawanego".
- "zaczep stały" odnosi się do elementu zaczepowego/hakowego lub mocującego, którego funkcją jest zaczepianie i przenoszenie sił poprzez zaczep. Taki element ma zwykle inną, bardziej "otwartą" geometrię niż tuleja oraz nie jest przede wszystkim definiowany przez gwintowany otwór.
- "wał drążony" to element obrotowy, w którym istotą jest zewnętrzna powierzchnia wału oraz otwór w osi (drążenie). Nawet jeśli wał może mieć otwory lub gwinty na końcach, to jego podstawowe cechy to średnice zewnętrzne, stopnie, czopy i współpraca z łożyskami, a nie sama funkcja "tulei" z gwintem wewnętrznym.
Wskazówka egzaminacyjna: gdy w odpowiedziach pojawiają się pary "tuleja" vs "wał", warto zadać sobie pytanie, czy na rysunku kluczowy jest otwór i jego rodzaj (to częściej prowadzi do tulei), czy powierzchnia zewnętrzna i przenoszenie ruchu obrotowego (to częściej prowadzi do wału). Dodatkowo, dostrzeżenie umownego zapisu gwintu zwykle przesądza o obecności połączenia gwintowego.
