KWALIFIKACJA ELM3 - CZERWIEC 2014



PYTANIE NR 13.

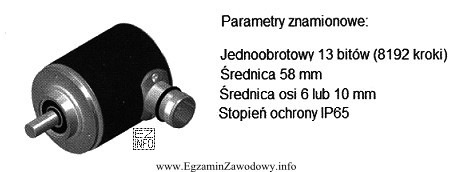

Enkoder absolutny jednoobrotowy, o podanych parametrach, służy do
Ilustracja przedstawia enkoder absolutny jednoobrotowy, który jest urządzeniem służącym do ustalania aktualnej pozycji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Enkoder absolutny jednoobrotowy podaje jednoznaczny kod położenia w obrębie jednego pełnego obrotu, więc służy do ustalenia aktualnej pozycji elementu obracanego. Pomiar prędkości to typowe zastosowanie enkoderów inkrementalnych (zliczanie impulsów w czasie), a przemieszczenia liniowe mierzy się czujnikami liniowymi.

Pełne wyjaśnienie:

Enkoder absolutny jednoobrotowy jest przetwornikiem położenia kątowego, który dla każdego położenia wału w zakresie 0–360° generuje jednoznaczną informację o pozycji (kod absolutny). Oznacza to, że po odczycie sygnału można bez zliczania impulsów stwierdzić, w jakim położeniu znajduje się element obracany. Z tego powodu poprawne jest: "ustalenia aktualnej pozycji elementu obracanego."

Dlaczego pozostałe odpowiedzi nie pasują:

  • "pomiaru prędkości obrotowej maszyn wirujących." – prędkość da się wyznaczać pośrednio z wielu czujników (także z enkodera), ale nie jest to podstawowa, jednoznaczna funkcja wynikająca z typu "absolutny jednoobrotowy". W praktyce na egzaminach pomiar prędkości kojarzy się częściej z czujnikami impulsowymi/enkoderami inkrementalnymi i pomiarem częstotliwości impulsów.
  • "pomiaru małych przemieszczeń liniowych." – do ruchu liniowego stosuje się liniały/enkodery liniowe, czujniki indukcyjne, magnetyczne lub optyczne liniowe. Enkoder obrotowy nie mierzy bezpośrednio przesunięcia liniowego (chyba że jest mechanicznie przekształcone, np. przez śrubę lub koło pomiarowe, ale wtedy pytanie musiałoby to jasno opisać).
  • "ustalenia aktualnej pozycji elementu przesuwanego." – enkoder jednoobrotowy z definicji odnosi się do położenia kątowego w jednym obrocie, więc naturalnie dotyczy elementu obracanego (wału). Aby mówić o elemencie przesuwanym, potrzebny byłby czujnik liniowy albo opis mechanizmu zamiany ruchu.

Wskazówka egzaminacyjna: gdy w treści widzisz "enkoder absolutny", myśl "pozycja jest znana bez zliczania od zera"; gdy widzisz "jednoobrotowy", myśl "pozycja w zakresie jednego obrotu, bez informacji o liczbie pełnych obrotów" (w odróżnieniu od wieloobrotowego).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest enkoder absolutny jednoobrotowy?
To czujnik położenia kątowego, który dla każdego ustawienia wału w zakresie jednego obrotu (0–360°) podaje jednoznaczną wartość (kod). Dzięki temu po odczycie sygnału można od razu znać aktualną pozycję, bez zliczania impulsów od punktu startowego.
Jaką informację daje enkoder absolutny w porównaniu do inkrementalnego?
Enkoder absolutny zwraca bezpośrednio pozycję (wartość kodu), a inkrementalny dostarcza impulsy do zliczania zmiany położenia. W praktyce absolutny ułatwia odtworzenie pozycji po włączeniu zasilania, a inkrementalny wymaga zliczania i często dojazdu do referencji.
Dlaczego enkoder jednoobrotowy służy do pozycji elementu obracanego?
Bo jest to przetwornik przeznaczony do pomiaru kąta wału w obrębie jednego pełnego obrotu. Z definicji opisuje ruch obrotowy, więc naturalną wielkością jest pozycja elementu obracanego (np. wału silnika), a nie przesuwu liniowego.
Czy enkoder absolutny może mierzyć prędkość obrotową?
Pośrednio tak: prędkość można policzyć z przyrostu położenia w czasie. Jednak w zadaniach egzaminacyjnych enkoder absolutny kojarzy się przede wszystkim z dokładnym ustaleniem położenia, a pomiar prędkości częściej łączy się z czujnikami impulsowymi/enkoderami inkrementalnymi i częstotliwością impulsów.
Kiedy stosuje się enkoder wieloobrotowy zamiast jednoobrotowego?
Gdy oprócz kąta w jednym obrocie trzeba znać także liczbę pełnych obrotów (np. pozycja osi po wielu obrotach śruby lub przekładni). Enkoder jednoobrotowy nie rozróżnia, czy wał wykonał 1, 5 czy 50 pełnych obrotów — podaje tylko pozycję w zakresie 0–360°.
Jakie są typowe zastosowania enkodera absolutnego w mechatronice?
Najczęściej w sprzężeniu zwrotnym serwonapędów, robotach i manipulatorach, stołach obrotowych oraz układach indeksujących. Umożliwia precyzyjne pozycjonowanie i kontrolę ruchu, a także szybsze uruchomienie układu, gdy istotne jest szybkie poznanie aktualnej pozycji.
Co oznacza "pozycja aktualna" w kontekście enkodera?
To bieżące położenie elementu (najczęściej wału) wyrażone jako wartość kąta lub odpowiadający mu kod liczbowy. W enkoderze absolutnym ta informacja jest przypisana do konkretnego położenia, więc odczyt daje pozycję bez potrzeby wcześniejszego zliczania ruchu.
Jak odróżnić w pytaniu ruch liniowy od obrotowego?
Ruch obrotowy dotyczy wału, osi, kąta i obrotów; ruch liniowy dotyczy przesuwu, drogi i przemieszczenia w mm. Jeśli w treści jest "jednoobrotowy" lub "wał", zwykle chodzi o pomiar położenia kątowego. Dla liniowego szukaj sformułowań typu "liniał", "enkoder liniowy".
Dlaczego odpowiedź o "elemencie przesuwanym" bywa pułapką?
Bo student może skupić się tylko na słowie "pozycja" i pominąć informację o rodzaju ruchu. Enkoder jednoobrotowy jest typowo czujnikiem obrotowym, więc "pozycja" dotyczy kąta wału. Aby mówić o przesuwie, trzeba dopisać mechanizm zamiany ruchu lub użyć czujnika liniowego.
Jakie błędy najczęściej popełnia się przy pytaniach o enkodery?
Najczęstsze to: mylenie absolutnego z inkrementalnym (pozycja "od razu" vs zliczanie), utożsamianie enkodera wyłącznie z prędkością, oraz nieuwzględnianie rodzaju ruchu (obrotowy/liniowy). Pomaga zapamiętać: absolutny = pozycja jednoznaczna, inkrementalny = impulsy do zliczania.
info

Statystycznie 58% uczniów zna prawidłową odpowiedź. średnie

Według specjalistów z branży: "Enkoder absolutny jednoobrotowy podaje jednoznaczny kod położenia w obrębie jednego pełnego obrotu, więc służy do ustalenia aktualnej pozycji elementu obracanego."

Źródła:

  • SICK Sensor Intelligence: strona produktowa/poradnik o enkoderach absolutnych (Absolute encoders) – https://www.sick.com/ (konieczne doprecyzowanie podstrony w procesie redakcyjnym)
  • HEIDENHAIN: dział Rotary Encoders (informacje o enkoderach absolutnych) – https://www.heidenhain.com/ (konieczne doprecyzowanie podstrony w procesie redakcyjnym)

Materiały:

  • Dokumentacje producentów enkoderów (opis enkoderów absolutnych i inkrementalnych)
  • Podręczniki z czujników i przetworników pomiarowych w automatyce/mechatronice
  • Materiały dydaktyczne z napędów elektrycznych i serwonapędów (sprzężenie zwrotne położenia)
