KWALIFIKACJA ELM6 - CZERWIEC 2023 (test 2)

PYTANIE NR 6.

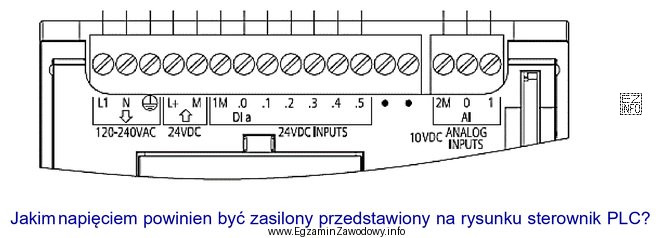

Ilustracja to czarno-biały rysunek techniczny przedstawiający fragment panelu urządzenia elektronicznego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
230 V AC jest właściwe, ponieważ zaciski L1/N oznaczają wejście zasilania sieciowego prądu przemiennego, a opis 120–240 VAC podaje dopuszczalny zakres napięcia zasilającego sterownik. Wartość 24 V DC dotyczy wyjścia zasilacza (L+/M) dla czujników, a 10 V DC dotyczy wejść analogowych.

Pełne wyjaśnienie:

W sterownikach PLC spotyka się kilka różnych poziomów napięć, dlatego kluczowe jest rozpoznanie, które zaciski dotyczą zasilania samego sterownika, a które dotyczą obwodów pomocniczych i wejść/wyjść.

Odpowiedź "230 V AC" jest poprawna, ponieważ oznaczenia L1 (przewód fazowy) i N (przewód neutralny) są standardowym opisem zasilania sieciowego AC. Dodatkowo przy tych zaciskach podany jest zakres 120–240 VAC, czyli dopuszczalne napięcie zasilania wejściowego urządzenia. Napięcie 230 V AC mieści się w tym zakresie i odpowiada typowej sieci elektroenergetycznej w Polsce.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "24 V DC" odnosi się do niskonapięciowych obwodów automatyki. Na urządzeniach PLC często jest to napięcie po konwersji z zasilacza wewnętrznego lub zewnętrznego. Zaciski typu L+/M wskazują zwykle wyjście 24 V DC (plus i masa/0 V) do zasilania czujników lub obwodów wejść cyfrowych, a nie główne zasilanie sterownika z sieci.
  • "10 V DC" jest typowe dla torów pomiarowych (np. sygnały analogowe) i może pojawiać się przy opisach wejść analogowych. To nie jest napięcie zasilania sterownika, tylko poziom sygnału/zakres dla analogów.
  • "230 V DC" jest niezgodne z opisem zacisków L1/N i zakresem podanym jako VAC. Podanie napięcia stałego na wejście przewidziane dla zasilania przemiennego może powodować nieprawidłową pracę lub uszkodzenie.

Wskazówka egzaminacyjna: gdy widzisz L/N/PE oraz zapis w rodzaju VAC, myśl o zasilaniu sieciowym. Gdy widzisz L+/M i zapis VDC, zwykle chodzi o obwody 24 V DC dla automatyki (czujniki, wejścia cyfrowe).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Zaciski L1 i N oznaczają wejście zasilania sieciowego prądu przemiennego: L1 to przewód fazowy, a N to przewód neutralny. To zwykle miejsce podłączenia napięcia zasilającego cały sterownik (np. w zakresie 120–240 VAC, zależnie od modelu).
Zakres 120–240 VAC określa dopuszczalne napięcie wejściowe zasilania sterownika. 230 V AC jest typową wartością sieci w Polsce i mieści się w tym zakresie. Na egzaminie trzeba sprawdzić, czy wskazana wartość należy do podanego przedziału.
L+ i M to najczęściej wyjście niskiego napięcia stałego: L+ to "plus" 24 V DC, a M to masa/0 V. Takie napięcie służy zwykle do zasilania czujników i obwodów wejść/wyjść, a nie do zasilania głównego sterownika z sieci AC.
Napięcie zasilania sterownika jest zwykle na zaciskach L/N/PE i opisane jako VAC. Wejścia cyfrowe mają opis typu DI i często informację "24 VDC inputs". To drugie dotyczy poziomu sygnałów/obwodów wejściowych, nie zasilania urządzenia z sieci.
24 V DC bywa napięciem roboczym automatyki (czujniki, I/O) i może pochodzić z wewnętrznego lub zewnętrznego zasilacza. Jeśli sterownik ma zaciski L1/N i opis VAC, to oznacza, że główne zasilanie jest sieciowe AC, a 24 V DC pełni rolę pomocniczą.
Wartość 10 V DC najczęściej dotyczy torów analogowych (np. wejść analogowych opisanych jako AI) i oznacza poziom/zakres sygnału pomiarowego. To nie jest typowe napięcie zasilania sterownika, tylko parametr wejścia analogowego lub zasilania przetworników w torze pomiarowym.
Zwykle nie. Jeśli zaciski są opisane jako VAC i przewidziane dla L/N, to producent zakłada zasilanie prądem przemiennym. Podanie DC może powodować nieprawidłową pracę lub uszkodzenie. Zawsze należy kierować się opisem na obudowie i dokumentacją urządzenia.
Najczęstsze błędy to: mylenie wyjścia 24 V DC (L+/M) z wejściem zasilania AC (L1/N), ignorowanie oznaczeń AC/DC i wybór "znanej" wartości 24 V bez sprawdzenia, czego dotyczy pytanie, oraz pomylenie zacisków I/O z zaciskami zasilania.
Pomaga analiza oznaczeń: L, N, PE wskazują na zasilanie sieciowe, a opis w rodzaju 120–240 VAC potwierdza typ napięcia. Z kolei L+/M oraz napis 24 VDC zwykle odnoszą się do zasilania pomocniczego/wyjścia zasilacza dla automatyki.
Ćwicz rozpoznawanie oznaczeń L/N/PE, L+/M, DI, AI oraz zapisów VAC/VDC. Przeglądaj przykładowe listwy zaciskowe z opisami napięć i ucz się odróżniać zasilanie urządzenia od napięć obwodów wejść/wyjść i sygnałów analogowych.
info

To pytanie poprawnie rozwiązuje 69% zdających egzamin. średnie

W praktyce zawodowej kluczowe jest to, że 230 V AC jest właściwe, ponieważ zaciski L1/N oznaczają wejście zasilania sieciowego prądu przemiennego, a opis 120–240 VAC podaje dopuszczalny zakres napięcia zasilającego sterownik.

Źródła:

  • IEC 61131-2:2017, "Programmable controllers — Part 2: Equipment requirements and tests" (wymagania środowiskowe i elektryczne dla sterowników PLC, typowe klasy zasilania i I/O)

Materiały:

  • Dokumentacje techniczne (manuale) sterowników PLC i ich modułów zasilania (sekcje: zasilanie, zaciski, dane znamionowe)
  • Podstawy elektrotechniki dla automatyki: AC/DC, L/N/PE, zasady ochrony przeciwporażeniowej
  • Ćwiczenia z czytania schematów elektrycznych i oznaczeń listw zaciskowych w szafach sterowniczych
