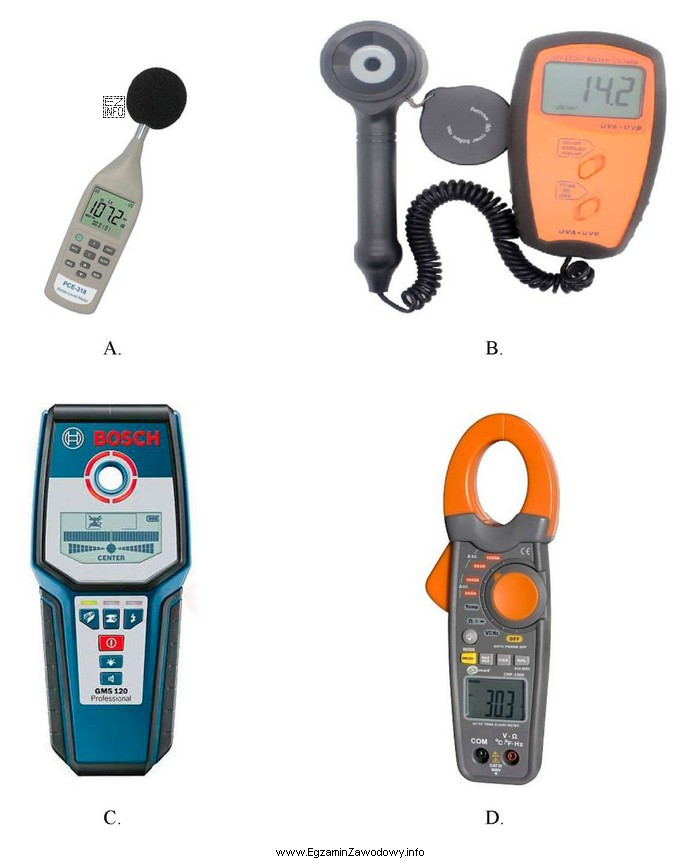

Do pomiaru wartości natężenia prądu pobieranego przez urządzenie mechatroniczne stosuje się miernik cęgowy (cęgi prądowe). Taki przyrząd mierzy prąd płynący w przewodzie na podstawie zjawisk elektromagnetycznych i pozwala wykonać pomiar bez rozłączania obwodu. W praktyce serwisowej jest to szczególnie ważne, bo urządzenia mechatroniczne często pracują w układach, w których nie chcemy przerywać zasilania (ryzyko zatrzymania procesu, utraty nastaw, błędów sterownika) lub gdzie rozpinanie przewodów jest niewygodne.
Dlaczego pozostałe typowe odpowiedzi bywają uznawane za niepoprawne w takim pytaniu?
- Amperomierz (lub multimetr ustawiony na pomiar prądu) wymaga zazwyczaj włączenia szeregowego w obwód, czyli przerwania przewodu i wstawienia przyrządu w tor prądowy. To wydłuża pomiar i zwiększa ryzyko błędnego podłączenia.
- Woltomierz służy do pomiaru napięcia, a nie prądu. Podłącza się go równolegle do elementu, więc nie odpowiada na pytanie o prąd pobierany przez urządzenie.
- Omomierz mierzy rezystancję i z reguły używa się go przy odłączonym zasilaniu. Nie jest to metoda bezpośredniego pomiaru prądu roboczego pobieranego przez urządzenie.
Wskazówka egzaminacyjna: jeśli pytanie dotyczy poboru prądu przez działające urządzenie i nie ma mowy o rozpinaniu obwodu, najczęściej chodzi o cęgi prądowe. W praktyce warto też pamiętać o doborze właściwego zakresu (AC/DC) i bezpiecznej kategorii pomiarowej miernika do miejsca pomiaru.
