KWALIFIKACJA ELM6 - WRZESIEŃ 2015



PYTANIE NR 13.

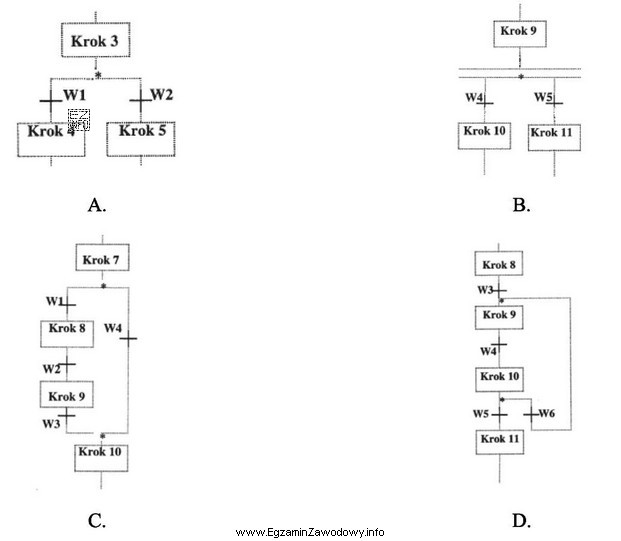

Graf sekwencji etapów i przejść niezgodny z zasadami budowy sieci SFC zamieszczono na rysunku
Graf sekwencji etapów i przejść <u><strong>niezgodny</strong></
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawną odpowiedzią jest B, ponieważ rysunek B przedstawia graf sekwencji etapów i przejść, który jest niezgodny z zasadami budowy sieci SFC. W rysunku B brakuje warunku synchronizacji dla równoległych przejść z kroku 9 do kroków 10 i 11, co jest wymagane w sieciach SFC.
