Sterowanie sekwencyjne opisuje proces jako następujące po sobie kroki (stany), między którymi przechodzi się dopiero po spełnieniu warunków przejścia (np. sygnał z czujnika, upływ czasu, warunek logiczny). Poprawny schemat takiego algorytmu powinien umożliwiać jednoznaczne określenie: (1) od jakiego kroku zaczyna się cykl, (2) kiedy następuje przejście do kolejnego kroku, (3) jakie wyjścia są aktywne w danym kroku oraz (4) jak realizowane są sytuacje zatrzymania i powrotu do stanu bezpiecznego.

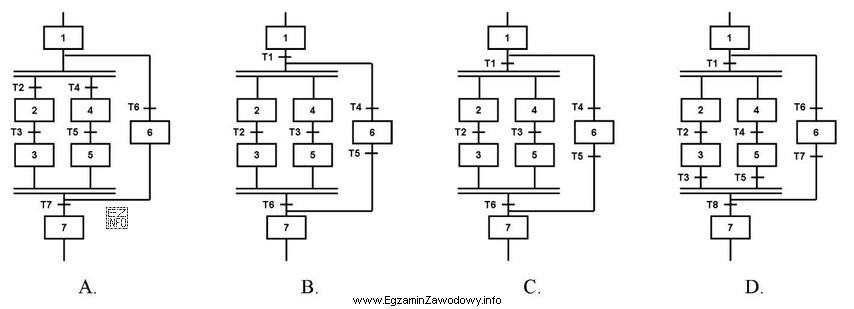

- Dlaczego "C." jest poprawne: schemat zgodny z zasadami sekwencji ma czytelny początek, logiczny porządek kroków oraz przejścia warunkowe (a nie "na stałe"). Dzięki temu w każdym momencie wiadomo, w jakim stanie znajduje się układ i co ma robić, a kolejne działania wynikają z poprzedniego stanu i spełnionego warunku.
- Dlaczego pozostałe odpowiedzi są błędne: typowe niepoprawne schematy mają jedną z wad: brak jednoznacznego stanu startowego albo inicjalizacji, przejścia bez warunku (co w sterowaniu cyklicznym PLC może powodować natychmiastowe "przeskakiwanie" kroków), pętle bez wyjścia (ryzyko zakleszczenia), rozgałęzienia prowadzące do aktywacji sprzecznych działań jednocześnie lub brak mechanizmu resetu/stopu.
Na egzaminie warto sprawdzać schemat "technicznie": wyznaczyć stan początkowy, prześledzić kolejność kroków, a następnie ocenić, czy każde przejście ma warunek i czy w żadnym kroku nie pojawiają się sprzeczne polecenia. Jeśli algorytm można uruchomić, zatrzymać i bezpiecznie zresetować, zwykle spełnia podstawowe zasady sterowania sekwencyjnego.
