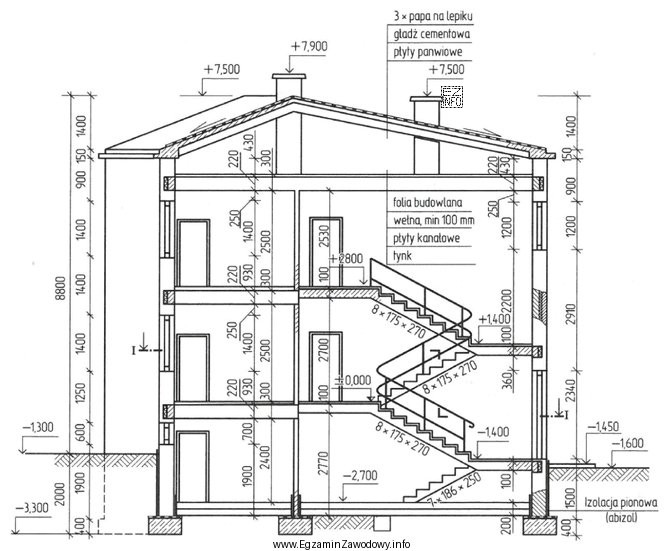

W tego typu zadaniu kluczowa jest umiejętność czytania przekrojów budowlanych. Najpierw trzeba poprawnie zlokalizować spocznik (poziomy fragment schodów pomiędzy biegami lub przy wejściu/wyjściu), a następnie wskazać płytę spocznikową, czyli element konstrukcyjny, który ten spocznik tworzy.
Następny krok to odczyt grubości z rysunku. W praktyce projektowej grubość płyty jest zwykle podana jako wymiar (np. w centymetrach) przy krawędzi elementu albo w opisie/legendzie. Należy zwracać uwagę, czy wymiar dotyczy samej konstrukcji żelbetowej, czy obejmuje też warstwy wykończeniowe (posadzka, wylewka). W pytaniu chodzi o grubość płyty spocznikowej, czyli elementu konstrukcyjnego.
Odpowiedź "10 cm" jest poprawna, jeżeli taki wymiar widnieje przy płycie spocznikowej na przekroju. Pozostałe propozycje (22 cm, 30 cm, 36 cm) są typowymi wartościami, które mogą odnosić się do innych elementów (np. sumy warstw, grubszych płyt, innych fragmentów stropu lub wymiarów pionowych), ale nie są właściwe, jeśli nie są przypisane na rysunku do płyty spocznikowej.
Jak unikać błędów na egzaminie:
- najpierw zidentyfikuj element (spocznik), dopiero potem czytaj liczby,
- sprawdź, do której strzałki/odniesienia przypisany jest wymiar,
- nie wybieraj "większej wartości" intuicyjnie — w rysunku decyduje oznaczenie, nie domysł.
