KWALIFIKACJA TLO3 - CZERWIEC 2020

PYTANIE NR 30.

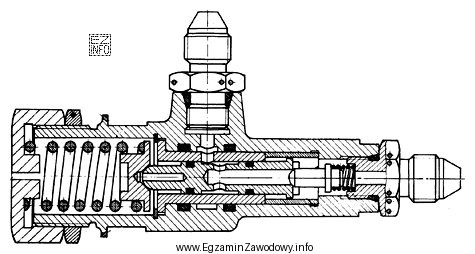

Ile elementów składowych jest widocznych na rysunku przedstawiającym widok zaworu?
Ilustracja przedstawia rysunek techniczny przekroju złożeniowego urządzenia mechanicznego (zaworu).
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na rysunkach złożeniowych zaworu liczy się elementy składowe zespołu, a nie każdą linię przekroju, kreskowanie czy drobny detal geometryczny.
Odpowiedź "Pięć" odpowiada przyjętemu w zadaniu podziałowi na główne części funkcjonalne widoczne na rysunku. Pozostałe odpowiedzi oznaczają zaniżenie albo zawyżenie liczby części uznanych za składowe.

Pełne wyjaśnienie:

W zadaniach opartych na rysunku technicznym zaworu trzeba najpierw ustalić, co w materiale egzaminacyjnym jest traktowane jako element składowy. Nie liczy się osobno osi symetrii, kreskowania, gwintów ani innych oznaczeń graficznych, bo nie są to części. Liczy się natomiast wyodrębnione części zespołu widoczne w przekroju lub widoku złożeniowym. W praktyce techniki lotniczej mogą to być między innymi korpus, element ruchomy, sprężyna, zamknięcie i część przyłączeniowa albo uszczelniająca, jeżeli na rysunku zostały pokazane jako odrębne części.

Dlatego odpowiedź "Pięć" jest poprawna, bo odpowiada przyjętemu w zadaniu sposobowi grupowania widocznych części. Odpowiedź "Cztery" zwykle wynika z pominięcia jednej z części funkcjonalnych albo potraktowania dwóch odrębnych elementów jako jednego zespołu. Odpowiedź "Sześć" bywa skutkiem doliczenia detalu pomocniczego, na przykład fragmentu połączenia lub uszczelnienia, który w kluczu nie został uznany za samodzielny element. Odpowiedź "Siedem" najczęściej wynika z nadmiernie drobiazgowego liczenia wszystkich szczegółów widocznych w przekroju.

W przygotowaniu do egzaminu TLO.3 warto ćwiczyć rozróżnianie widoku od przekroju oraz analizę rysunków złożeniowych instalacji hydraulicznych, pneumatycznych i paliwowych statków powietrznych. W dokumentacji obsługowej i katalogach części identyfikację ułatwiają odnośniki numerowe, dlatego podczas nauki dobrze porównywać sam rysunek z wykazem części. Taki nawyk ogranicza błędy przy demontażu, montażu i zamawianiu właściwych elementów.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To rysunek pokazujący zespół po umownym przecięciu, dzięki czemu widać części wewnętrzne, ich położenie i współpracę. W zaworze przekrój pomaga rozpoznać korpus, sprężyny, element ruchomy oraz uszczelnienia. Na egzaminie trzeba odróżnić rzeczywiste części od samych oznaczeń graficznych.
Widok pokazuje zewnętrzny kształt przedmiotu bez przecinania go. Przekrój przedstawia wnętrze po wyobrażonym przecięciu, dlatego widoczne są elementy ukryte wewnątrz korpusu. W pytaniach egzaminacyjnych pomylenie tych pojęć prowadzi do błędnej identyfikacji części i nieprawidłowego zliczania.
Odnośniki numerowe jednoznacznie wskazują, które fragmenty rysunku odpowiadają konkretnym częściom z wykazu. Dzięki temu wiadomo, czy osobno liczyć uszczelnienie, sprężynę albo nakrętkę. W dokumentacji lotniczej taki system ogranicza domysły i zmniejsza ryzyko pomyłki podczas obsługi technicznej.
Korpus to zwykle największa część obudowująca cały zespół i tworząca kanały przepływu. Sprężynę rozpoznaje się po charakterystycznym zarysie zwojów. Element ruchomy, taki jak tłoczek lub iglica, leży wewnątrz korpusu i współpracuje ze sprężyną oraz uszczelnieniami, sterując przepływem medium.
To zależy od konwencji zadania i dokumentacji. W katalogu części zwykle są wykazane osobno, więc traktuje się je jako odrębne części. W uproszczonych zadaniach szkolnych bywają wliczane do zespołu uszczelniającego. Dlatego przed zliczaniem trzeba sprawdzić odnośniki, opis albo wykaz części.
Najczęściej w katalogu części IPC oraz w dokumentacji obsługowej danego statku powietrznego lub zespołu. To tam technik znajduje nazwę części, jej numer, położenie na rysunku i relację z innymi elementami. Taka weryfikacja jest kluczowa przy identyfikacji, zamawianiu i montażu właściwego podzespołu.
Najczęstsze pomyłki to mylenie przekroju z widokiem, liczenie linii osiowych lub kreskowania jako części, pomijanie małych elementów uszczelniających oraz łączenie dwóch osobnych części w jeden zespół. Błąd powoduje też zbyt szybkie zgadywanie odpowiedzi bez systematycznego przejścia przez cały rysunek.
Katalog IPC wykorzystuje się wtedy, gdy trzeba jednoznacznie zidentyfikować część, dobrać prawidłowy numer katalogowy, sprawdzić powiązania montażowe albo przygotować zamówienie. Przy zaworach i innych elementach instalacji pokładowych IPC pozwala potwierdzić, które części występują jako samodzielne pozycje.
Warto ćwiczyć codziennie krótkie analizy rysunków: rozpoznawanie przekrojów, identyfikowanie części, porównywanie ilustracji z wykazem elementów oraz opisywanie funkcji podzespołów. Dobrze pomaga też rozwiązywanie testów z instalacji hydraulicznych, pneumatycznych i paliwowych oraz praca z rzeczywistą dokumentacją obsługową.
Poprawna identyfikacja liczby i rodzaju części wpływa na bezpieczeństwo pracy oraz jakość obsługi technicznej. Technik musi wiedzieć, co ma zostać zdemontowane, sprawdzone, wymienione i ponownie zamontowane. Błąd w rozpoznaniu części może prowadzić do pomyłek montażowych, niepełnej kontroli albo zamówienia niewłaściwego elementu.
info

Statystycznie 48% uczniów zna prawidłową odpowiedź. trudne

W praktyce zawodowej kluczowe jest to, że pozostałe odpowiedzi oznaczają zaniżenie albo zawyżenie liczby części uznanych za składowe.

Źródła:

  • Materiał kontekstowy dostarczony w zadaniu, sekcja "TŁO TEORETYCZNE", wersja z danych wejściowych
  • Materiał kontekstowy dostarczony w zadaniu, sekcja "SZCZEGÓŁY MERYTORYCZNE", wersja z danych wejściowych

Materiały:

  • Ćwiczenia z czytania przekrojów złożeniowych zaworów i siłowników
  • Katalogi części IPC dla lotniczych instalacji pokładowych
  • Instrukcje obsługi technicznej z rysunkami zespołów i wykazami części
