KWALIFIKACJA ELM3 - CZERWIEC 2022

PYTANIE NR 27.
Ile wynosi wartość rezystancji zastępczej obwodu elektrycznego przedstawionego na rysunku?

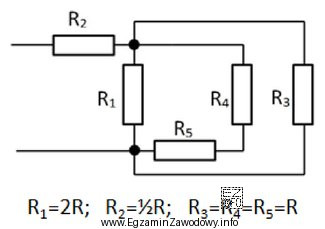

Schemat obwodu elektrycznego składający się z 5 rezystorów oznaczonych R1, R2, R3, R4, R5.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
R2 = 1/2R jest połączony szeregowo z częścią równoległą trzech gałęzi: R1=2R, R3=R oraz R4+R5=2R. Dla równoległego: 1/Rp = 1/2R + 1/R + 1/2R = 2/R, więc Rp = R/2. Całość: Rz = R2 + Rp = R/2 + R/2 = R.

Pełne wyjaśnienie:

W obwodach rezystancyjnych rezystancję zastępczą liczy się przez kolejne upraszczanie połączeń szeregowych i równoległych. Kluczowe jest poprawne rozpoznanie węzłów (punktów, w których prąd może się rozdzielić).

W tym układzie rezystor R2 = 1/2R znajduje się na wejściu i jest połączony szeregowo z "blokiem" równoległym. Oznacza to, że cokolwiek wyjdzie z obliczeń dla części równoległej, na końcu trzeba to jeszcze dodać do R2.

Krok 1: gałąź z R4 i R5
Rezystory R4 i R5 są w jednej gałęzi i są połączone szeregowo, więc:
R45 = R4 + R5 = R + R = 2R.

Krok 2: trzy gałęzie równoległe
Między tymi samymi dwoma węzłami są równolegle podłączone:

  • R1 = 2R
  • R3 = R
  • R45 = 2R
Dla połączenia równoległego sumuje się odwrotności:
1/Rp = 1/(2R) + 1/R + 1/(2R).
Skrajne składniki dają razem 1/(2R) + 1/(2R) = 1/R, więc:
1/Rp = 1/R + 1/R = 2/R, stąd Rp = R/2.

Krok 3: dodanie elementu szeregowego R2
Całkowita rezystancja zastępcza to suma R2 i Rp:
Rz = R2 + Rp = (1/2R) + (1/2R) = R.

Dlaczego pozostałe odpowiedzi są błędne?

  • 1/2R – to typowy błąd polegający na policzeniu wyłącznie części równoległej (Rp) i pominięciu R2 w szeregu.
  • 1 1/2R – często wynika z błędnego dodania rezystancji w gałęziach równoległych (traktowanie ich jak szeregowych) lub z niepoprawnego wyznaczenia Rp.
  • 2R – zwykle pojawia się, gdy ktoś uzna, że w części równoległej "wychodzi R" i doda do tego R2 błędnie jako R zamiast 1/2R, albo źle zinterpretuje wartości R1/R3/R4/R5.

Na egzaminie warto stosować zasadę: najpierw znajdź węzły rozgałęzienia, potem redukuj od najbardziej "wewnętrznych" połączeń. To minimalizuje ryzyko pomyłki w topologii.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Rezystory są równolegle, gdy ich oba końce są dołączone do tych samych dwóch węzłów. Prąd może się wtedy rozdzielić na gałęzie, a napięcie na każdym z rezystorów jest takie samo. Na schemacie szukaj dwóch wspólnych punktów połączeń dla kilku elementów.
Dla połączenia szeregowego rezystancje się sumuje: Rz = R1 + R2 + … + Rn. W szeregu przez wszystkie elementy płynie ten sam prąd, więc spadki napięć się dodają. To najprostszy przypadek redukcji obwodu.
Dla połączenia równoległego sumuje się odwrotności: 1/Rz = 1/R1 + 1/R2 + … + 1/Rn. Typowy błąd to zwykłe dodawanie R1+R2, co jest poprawne tylko dla szeregu. W równoległym Rz jest mniejsze od najmniejszej gałęzi.
R4 i R5 tworzą jedną gałąź i są połączone szeregowo (brak rozgałęzienia między nimi), więc ich rezystancje trzeba dodać: R45 = R + R = 2R. Dopiero potem ta gałąź 2R wchodzi do obliczeń połączenia równoległego z pozostałymi gałęziami.
Tak, ale tylko gdy dominuje połączenie szeregowe (sumowanie zwiększa wynik). W połączeniu czysto równoległym rezystancja zastępcza zawsze jest mniejsza od najmniejszej gałęzi. W układach mieszanych wynik zależy od tego, co jest "w szeregu", a co "w równoległym".
Najczęściej: (1) mylenie szeregu z równoległym przez nieuwagę na węzły, (2) dodawanie rezystancji w równoległym zamiast sumy odwrotności, (3) pomijanie elementu w szeregu (np. R2), (4) zła kolejność redukcji – warto zaczynać od najprostszych podukładów.
Możesz użyć szybkich kontroli: (1) jeśli jest część równoległa, to jej wynik musi być mniejszy od najmniejszej gałęzi; (2) jeśli do równoległej części dodajesz element szeregowy, wynik końcowy musi być większy od tej części; (3) sprawdź jednostki i ułamki.
W równoległym napięcie na gałęziach jest takie samo, a prądy się sumują. Z prawa Ohma: I = U/R, więc Itot = U(1/R1 + 1/R2 + …). Porównując z Itot = U/Rz otrzymujesz zależność 1/Rz = 1/R1 + 1/R2 + …
Gdy dobierasz rezystory do ograniczania prądu (np. LED, wejścia sterujące), analizujesz obciążenie wyjść sterowników, tworzysz dzielniki napięcia dla pomiarów lub diagnozujesz usterki przewodów i elementów. To też przydatne przy interpretacji pomiaru omomierzem "na zaciskach".
Najpierw zaznacz węzły i gałęzie, potem redukuj od najprostszych fragmentów (np. dwa rezystory w szeregu w jednej gałęzi). Po każdym kroku zapisuj wynik pośredni. Na końcu wykonaj kontrolę sensowności (równoległe zmniejsza, szereg zwiększa) i dopiero wybierz odpowiedź.
info

Około 45% zdających odpowiada poprawnie na to pytanie. trudne

Specjaliści zwracają uwagę: "R2 = 1/2R jest połączony szeregowo z częścią równoległą trzech gałęzi: R1=2R, R3=R oraz R4+R5=2R."
