W maszynach rolniczych najczęściej spotyka się kilka głównych "układów" wymagających diagnostyki: hydrauliczny, pneumatyczny oraz instalację elektryczną (a w nowszych konstrukcjach także sieci komunikacyjne sterowania). Pytanie sprawdza umiejętność rozpoznania, jaki układ jest diagnozowany na podstawie cech widocznych na ilustracji.

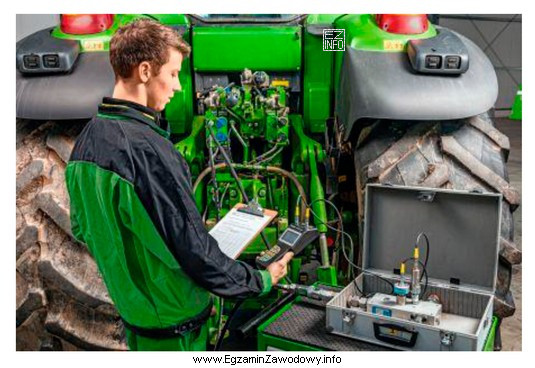

Odpowiedź "układu hydraulicznego" jest właściwa, gdy ilustracja przedstawia typowe elementy hydrauliki siłowej, takie jak: przewody hydrauliczne (zwykle grubsze, zakończone złączami), rozdzielacze, szybkozłącza, siłowniki hydrauliczne, a także czynności diagnostyczne typu podłączenie manometru/układu pomiarowego, kontrola wycieków lub test ciśnienia/wydatek. Diagnostyka hydrauliki koncentruje się na parametrach ciśnienia i przepływu oraz szczelności układu.
Dlaczego pozostałe odpowiedzi nie pasują:
- "instalacji elektrycznej" dotyczyłaby raczej pomiarów napięcia, ciągłości obwodu, diagnostyki bezpieczników, wiązek przewodów, czujników i złączy elektrycznych. Na typowych obrazach takiej diagnostyki widzi się miernik, przewody pomiarowe, kostki elektryczne lub moduły sterujące.
- "systemu ISOBUS" odnosi się do komunikacji i sterowania (magistrala w maszynach współpracujących z ciągnikiem). Diagnostyka ISOBUS zwykle kojarzy się z terminalem/wyświetlaczem, kontrolerem, komunikatami błędów, testami komunikacji lub złączem magistrali, a nie z elementami typowymi dla hydrauliki siłowej.
- "układu pneumatycznego" byłaby trafna, gdyby ilustracja przedstawiała elementy sprężonego powietrza: przewody pneumatyczne, zawory, osuszacz/filtr, zbiornik powietrza, szybkozłącza pneumatyczne lub diagnostykę ciśnienia w instalacji powietrznej (np. układ hamulcowy). Pneumatyka różni się też konstrukcją złączy i przewodów oraz typową lokalizacją elementów.
Wskazówka egzaminacyjna: gdy w zadaniu masz ilustrację, skup się na tym, co jest "nośnikiem energii" i jakie elementy są mierzone lub podłączane. Ciśnienie i przewody ze złączami typowymi dla oleju roboczego najczęściej wskazują na hydraulikę, a miernik i wiązki – na elektrykę.
