KWALIFIKACJA ELM2 + ELM5 - CZERWIEC 2014



PYTANIE NR 27.

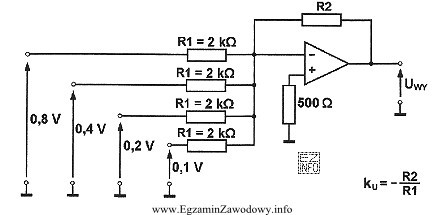

Jaka jest wartość rezystancji R2 wzmacniacza sumującego, którego schemat przedstawiono na rysunku, jeżeli wartość napięcia wyjściowego UWY = -3 V?
Jaka jest wartość rezystancji R2 wzmacniacza sumującego, którego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wzmacniacz sumujący ma napięcie wyjściowe UWY = -3 V, a suma napięć wejściowych wynosi 1,5 V. Rezystancje wejściowe R1 są równe 2 kΩ. Korzystając z wzoru na napięcie wyjściowe wzmacniacza sumującego, obliczamy wartość rezystancji R2. Po podstawieniu wartości i rozwiązaniu równania, otrzymujemy R2 = 4 kΩ. Dlatego poprawna odpowiedź to 4 kΩ.
