Sygnały analogowe w automatyce przemysłowej są najczęściej realizowane jako napięciowe (np. 0–10 V) albo prądowe (np. 0–20 mA lub 4–20 mA). W tym zadaniu wymagane jest sterowanie sygnałem 0–20 mA, czyli takim, w którym wartość 0 mA odpowiada dolnej granicy (zero), a 20 mA górnej granicy skali.

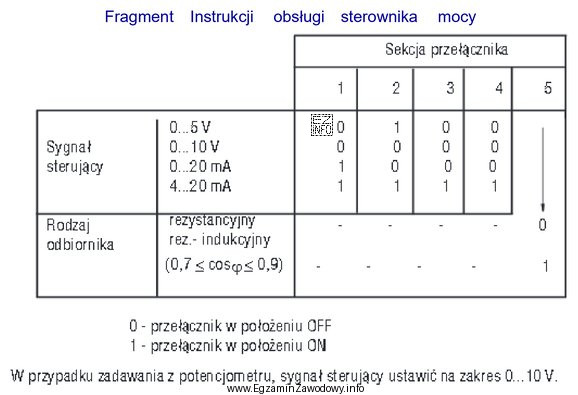

Żeby urządzenie mogło poprawnie interpretować taki sygnał, jego wejście/tor sterowania musi być przełączony na właściwy typ i zakres. W wielu sterownikach mocy realizuje się to przełącznikiem sekcyjnym (DIP), gdzie kombinacja pozycji ON/OFF wybiera konkretną funkcję, np. zakres prądowy 0–20 mA, zakres 4–20 mA, tryb napięciowy albo inne ustawienia wejścia.
Odpowiedź "1 – ON, 2 – OFF, 3 – OFF, 4 – OFF" jest poprawna, ponieważ odpowiada konfiguracji przewidzianej do pracy z zakresem 0–20 mA. Pozostałe ustawienia są błędne z typowych powodów:
- "1 – ON, 2 – ON, 3 – ON, 4 – ON" – skrajna konfiguracja często oznacza inny tryb pracy lub tryb serwisowy; bez zgodności z wymaganym zakresem 0–20 mA nie da się zagwarantować poprawnego odczytu.
- "1 – OFF, 2 – OFF, 3 – OFF, 4 – OFF" – równie często wybiera tryb domyślny inny niż 0–20 mA (np. inny zakres albo wyłączenie danej funkcji wejścia), co skutkuje brakiem sterowania lub błędnym skalowaniem.
- "1 – OFF, 2 – ON, 3 – OFF, 4 – OFF" – pojedyncza zmiana jednej sekcji zwykle przełącza na alternatywny wariant (np. inny zakres prądowy). W praktyce może to dawać pozorną reakcję, ale z błędem skali i nieliniową interpretacją sygnału.
W przygotowaniu do egzaminu warto zapamiętać, że dobór zakresu (0–20 vs 4–20) jest krytyczny: przy złej konfiguracji urządzenie może "widzieć" offset, nie osiągać pełnej skali albo zgłaszać błąd wejścia. W realnym uruchomieniu zawsze potwierdza się ustawienia w dokumentacji konkretnego modelu urządzenia.
