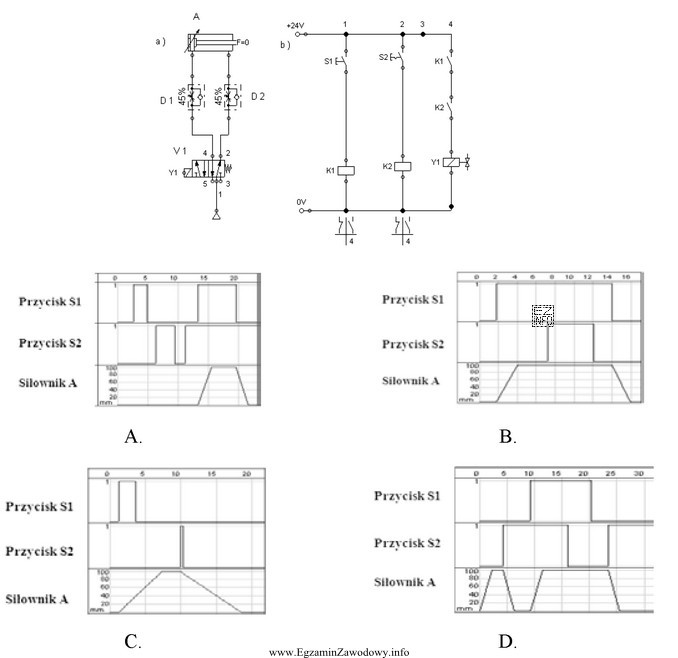

Diagram czasowy w elektropneumatyce opisuje jak w czasie zmieniają się stany sygnałów (np. sterowania cewkami zaworów, sygnały z czujników krańcowych) oraz jak te sygnały przekładają się na ruch elementu wykonawczego (najczęściej siłownika).
Aby poprawnie dopasować diagram do schematu układu, wykonuje się analizę krok po kroku:
- Ustal stan początkowy: w jakim położeniu jest siłownik i które czujniki są aktywne przed startem.
- Zidentyfikuj warunek startu: jaki sygnał inicjuje cykl (np. przycisk, sygnał ze sterownika) i co dokładnie załącza w obwodzie sterowania.
- Określ, co steruje ruchem: który element (zwykle zawór rozdzielający sterowany cewką) powoduje wysuw albo powrót siłownika. W diagramie odpowiada temu przejście sygnału sterującego w stan aktywny.
- Powiąż czujniki z przejściami: czujniki krańcowe nie "rysują" ruchu, tylko informują, że siłownik osiągnął położenie. W diagramie zwykle zmieniają stan dopiero po rozpoczęciu ruchu i mogą wyzwalać następny krok.
- Sprawdź spójność: nie może być tak, że czujnik krańcowy jest aktywny, gdy siłownik logicznie powinien być w drugim położeniu, albo że oba krańce są aktywne jednocześnie (o ile układ nie przewiduje takiej sytuacji).
Poprawny wybór jest tym diagramem, który dokładnie odpowiada kolejności: sterowanie → ruch → zadziałanie czujnika → zmiana sterowania, wynikającej z odczytu schematu. Pozostałe diagramy bywają błędne typowo z następujących powodów: pokazują odwróconą kolejność (powrót przed wysuwem), sugerują nieistniejące w schemacie impulsy, pomijają wymagany sygnał podtrzymania albo zakładają zadziałanie czujnika bez fizycznego ruchu.
W przygotowaniu do egzaminu pomaga ćwiczenie: najpierw rozpisać cykl w punktach (krok 0, krok 1, krok 2…), a dopiero potem dopasować do tego przebiegi 0/1 na liniach diagramu. To zmniejsza ryzyko wyboru "na oko".
