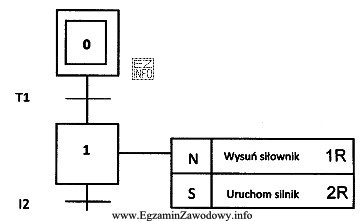

W grafie sekwencji krok opisuje stan procesu, a z krokiem powiązane są akcje (np. ustawienie wyjścia, uruchomienie funkcji, podanie sygnału sterującego). Aby jednoznacznie określić, jak dana akcja ma się zachowywać w czasie aktywności kroku, stosuje się symbole/kwalifikatory rodzaju działania. To one informują, czy akcja działa tylko "wprost" podczas aktywnego kroku, czy ma zostać podtrzymana po opuszczeniu kroku itp.
Odpowiedź "N i S." jest poprawna, ponieważ:
- "N" odnosi się do akcji wykonywanej w sposób standardowy podczas aktywności kroku (działanie normalne).
- "S" odnosi się do akcji, której efekt jest podtrzymywany (zatrzask/pamięć) zgodnie z zasadami kwalifikatorów akcji.
Pozostałe propozycje są błędne w typowym ujęciu grafu sekwencji, bo nie stanowią pary podstawowych oznaczeń rodzaju działania akcji:
- "N i 1R." – zawiera zapis z liczbą i literą "R", który bywa kojarzony z resetowaniem lub wariantami zachowania, ale nie jest standardową parą opisującą rodzaj działania w kroku w podstawowej klasyfikacji.
- "S i 2R." – podobnie: "S" jest kwalifikatorem akcji, natomiast "2R" ma inny charakter zapisu; taka para nie opisuje jednoznacznie rodzaju działania jako zestawu kwalifikatorów.
- "T1 i I2." – wygląda jak oznaczenia czasów/wejść/indeksów sygnałów, a nie kwalifikatory typu akcji przypisanej do kroku; forma sugeruje identyfikatory, nie kategorię działania.
Wskazówka egzaminacyjna: gdy w odpowiedziach pojawiają się litery typowe dla kwalifikatorów akcji (np. pojedyncze symbole literowe), a inne opcje wyglądają jak indeksowane nazwy sygnałów, zwykle pytanie sprawdza znajomość notacji kwalifikatorów, nie adresowania sygnałów.
