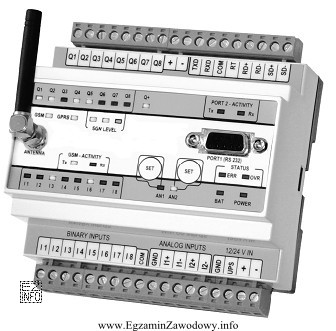

W tym zadaniu kluczowa jest identyfikacja urządzenia po rysunku, czyli po jego typowej budowie i przeznaczeniu. Sterownik PLC jest urządzeniem automatyki wykorzystywanym do realizacji programowalnego sterowania: zbiera sygnały z czujników na wejściach, przetwarza je zgodnie z programem i steruje elementami wykonawczymi na wyjściach. W praktyce spotyka się go w szafach sterowniczych, na liniach produkcyjnych, w układach transportu, w prostych maszynach i instalacjach.
Dlaczego poprawna jest odpowiedź "Sterownik PLC"? Ponieważ spośród podanych nazw tylko ona opisuje urządzenie, które typowo ma przemysłowy charakter i jest kojarzone z modułami oraz przyłączami sygnałowymi. W przeciwieństwie do elementów toru radiowego czy zabezpieczeń instalacji, PLC służy do sterowania, a nie do odbioru/wzmacniania sygnałów radiowych ani do ochrony przeciwporażeniowej.
- Odpowiedź "Odbiornik AM" jest nieadekwatna, bo odbiorniki radiowe są projektowane do demodulacji sygnału i mają inną funkcję niż sterowanie procesem. Zwykle rozpoznaje się je po elementach typowych dla odbioru audio/radia (układ strojenia, panel użytkownika, tor audio), a nie po cechach automatyki.
- Odpowiedź "Wzmacniacz antenowy" dotyczy urządzenia z toru antenowego RTV, którego zadaniem jest podniesienie poziomu sygnału z anteny. To inna kategoria sprzętu: pracuje z sygnałami w.cz. i jest dobierany do instalacji antenowej, a nie do sterowania wejściami/wyjściami maszyny.
- Odpowiedź "Wyłącznik różnicowo prądowy" jest błędna, bo RCD to aparatura zabezpieczeniowa instalacji elektrycznej służąca do ochrony przeciwporażeniowej. Mylenie jej ze sterownikiem bywa skutkiem podobnego miejsca montażu (np. rozdzielnica), ale funkcje i oznaczenia są zupełnie inne.
Wskazówka egzaminacyjna: jeśli pytanie dotyczy rozpoznania urządzenia na rysunku, warto najpierw odpowiedzieć sobie: czy to element sterowania (automatyka), toru sygnałowego (radio/anteny) czy zabezpieczenie instalacji. To szybkie rozróżnienie pomaga uniknąć strzałów wynikających z samego "podobieństwa obudowy".
