KWALIFIKACJA INF1 - STYCZEŃ 2023

PYTANIE NR 25.
Jakie zdarzenia, oprócz końca traktu, występują w trakcie optycznym począwszy od 4 km włókna?

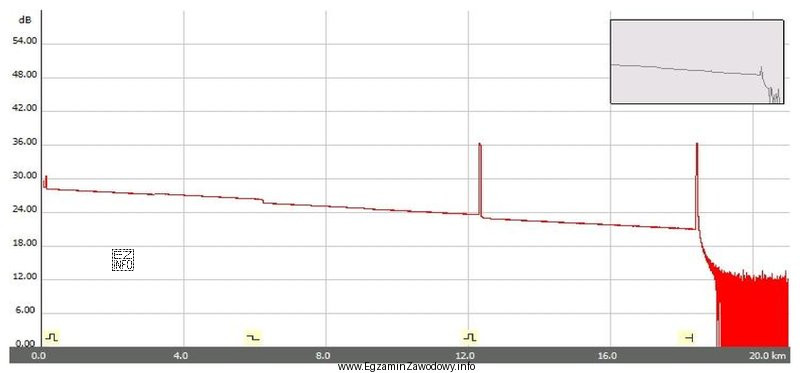

Ilustracja przedstawia wykres tłumienia sygnału optycznego w funkcji odległości, co jest typowe dla analizy światłowodów w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Od 4 km na reflektogramie widać dwa zdarzenia przed końcem traktu.
Pierwsze (ok. 6–7 km) ma postać uskoku w dół bez piku odbiciowego, co jest typowe dla spawu. Drugie (ok. 12,5 km) ma wyraźny pik odbiciowy Fresnela, charakterystyczny dla złączki/konektora. Dlatego poprawne jest: spaw i 1 złączka.

Pełne wyjaśnienie:

W OTDR rodzaj zdarzenia rozpoznaje się przede wszystkim po kształcie śladu na reflektogramie, a nie tylko po samym spadku poziomu.

Zdarzenie nieodbiciowe (spaw) zwykle objawia się jako niewielki "schodek" w dół (lokalny wzrost tłumienia) bez piku odbiciowego. Tak wygląda miejsce, w którym światło jest nieco bardziej tłumione, ale nie powstaje silne odbicie na granicy ośrodków.

Zdarzenie odbiciowe (złączka/konektor) daje oprócz tłumienia także pik odbiciowy (odbicie Fresnela). Na wykresie widać to jako wyraźny impuls/"igłę" ponad linię trendu.

W analizowanym trakcie (licząc od 4 km włókna) występują dwa zdarzenia przed końcem:

  • około 6–7 km: uskok bez piku → spaw,
  • około 12,5 km: pik odbiciowy → złączka.

Dlatego poprawna odpowiedź to spaw i 1 złączka.

Dlaczego pozostałe odpowiedzi są błędne?

  • 2 złączki – wymagałoby dwóch pików odbiciowych; jedno ze zdarzeń nie ma piku.
  • Spliter i 1 złączka – spliter zwykle powoduje duży skok tłumienia (np. kilka dB), a nie tylko typowy "schodek" jak dla spawu.
  • Martwa strefa i 1 złączka – martwa strefa to efekt pomiarowy po silnym odbiciu (obszar, gdzie OTDR "nie widzi" zdarzeń), a nie samodzielne zdarzenie typu element sieci; tutaj rozpoznajemy konkretne zdarzenia na trasie.

Wskazówka egzaminacyjna: jeśli widzisz pik – myśl "złączka/koniec"; jeśli widzisz tylko schodek – myśl "spaw/zgięcie/tłumienie" i doprecyzuj po skali oraz kontekście.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
OTDR (optyczny reflektometr w dziedzinie czasu) wysyła impulsy światła do włókna i analizuje rozproszenie wsteczne oraz odbicia. Dzięki temu pozwala określić długość toru, zlokalizować zdarzenia (spawy, złączki, uszkodzenia) i ocenić ich wpływ na tłumienie.
Spaw (fusion splice) jest zwykle zdarzeniem nieodbiciowym: na reflektogramie widać niewielki spadek poziomu ("schodek" w dół) bez ostrego piku odbiciowego. Kluczowe jest właśnie to, że brak wyraźnego piku Fresnela.
Złączka/konektor to zdarzenie odbiciowe. Oprócz lokalnego tłumienia pojawia się wyraźny pik odbiciowy (odbicie Fresnela). Na wykresie wygląda jak "igła" lub impuls ponad linię przebiegu.
Koniec włókna zwykle generuje bardzo silne odbicie i za nim pojawia się szum/"trawa", bo OTDR nie ma już dalszego rozproszenia wstecznego z toru. Złączka daje pik, ale po nim przebieg toru nadal trwa, a poziom sygnału opada dalej.
Martwa strefa to odcinek po silnym odbiciu, w którym OTDR nie potrafi rozróżniać kolejnych zdarzeń (detektor jest "oślepiony" i musi się ustabilizować). Może to ukryć zdarzenia położone bardzo blisko mocno odbijającego elementu.
Najprostsza reguła: złączka ma pik odbiciowy, a spaw go nie ma. Sam spadek (tłumienie) nie wystarcza, bo występuje w wielu sytuacjach. Dopiero analiza "pik vs brak piku" pozwala jednoznacznie sklasyfikować zdarzenie.
Tak, spliter (np. 1:2, 1:4) zwykle daje duży skok tłumienia związany z podziałem mocy optycznej. Na reflektogramie wygląda to jak wyraźniejszy spadek poziomu niż typowy spaw. Dokładny kształt zależy od typu splitera i warunków pomiaru.
Najczęstsze to: mylenie spawu ze złączką (ignorowanie piku), branie martwej strefy za "zdarzenie", nieuwzględnianie końca toru oraz pochopne uznawanie dużego spadku za uszkodzenie zamiast elementu pasywnego (np. spliter). Pomaga metodyczna analiza każdego znaku.
Spawy preferuje się tam, gdzie oczekuje się małych strat i trwałości połączenia (np. odcinki magistralne, mufy, łączenia kabli). Złączki/konektory stosuje się częściej w punktach, gdzie potrzebna jest rozłączność (przełącznice, punkty dystrybucyjne, urządzenia aktywne).
Ćwicz rozpoznawanie wzorców: schodek bez piku (spaw), pik (złączka), duży pik i szum (koniec). Oglądaj wiele reflektogramów, zapisuj reguły rozstrzygające i zawsze sprawdzaj, czy zdarzenie jest odbiciowe czy nieodbiciowe.
info

Około 58% zdających odpowiada poprawnie na to pytanie. średnie

Według specjalistów z branży: "Od 4 km na reflektogramie widać dwa zdarzenia przed końcem traktu.Pierwsze (ok. 6–7 km) ma postać uskoku w dół bez piku odbiciowego, co jest typowe dla spawu."

Źródła:

  • Wikipedia: Optical time-domain reflectometer (OTDR) — https://en.wikipedia.org/wiki/Optical_time-domain_reflectometer (dostęp: 2026-02-18)

Materiały:

  • Instrukcje producentów reflektometrów OTDR (interpretacja zdarzeń i ikon zdarzeń)
  • Materiały szkoleniowe z pomiarów światłowodowych (OTDR: zdarzenia odbiciowe i nieodbiciowe)
  • Ćwiczenia z analizy reflektogramów: identyfikacja spawów, złączek, końca włókna i splitterów

Aktualizacja pytania: 31.03.2026
