KWALIFIKACJA INF1 - CZERWIEC 2018 (test 3)

PYTANIE NR 6.
Które z wymienionych zdarzeń zaznaczone zostało kolorem czerwonym na charakterystyce reflektometrycznej powstałej w wyniku badania włókna światłowodowego?

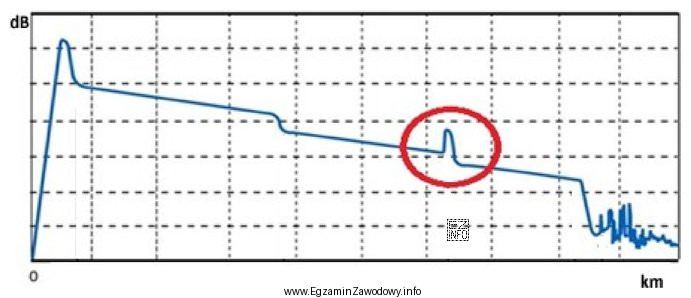

Ilustracja przedstawia wykres charakterystyki reflektometrycznej, który jest wynikiem badania włókna światłowodowego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W OTDR zdarzenie odbiciowe ma postać wąskiego piku skierowanego w górę (refleksja Fresnela), typowego dla złącza mechanicznego/konektorowego z przerwą powietrzną.
Spaw daje zwykle tylko uskok w dół bez piku, początek to pik przy 0 km, a koniec włókna to gwałtowny spadek i przejście w szum.

Pełne wyjaśnienie:

Reflektogram OTDR przedstawia poziom sygnału (w dB) w funkcji odległości (np. w km). Wzdłuż włókna widoczny jest stopniowy spadek wynikający z tłumienia, a na nim pojawiają się charakterystyczne "zdarzenia" związane z elementami toru lub uszkodzeniami.

Złącze mechaniczne (konektorowe) jest zdarzeniem odbiciowym. Zwykle występuje tam niewielka przerwa powietrzna między czołami ferrul, co powoduje refleksję Fresnela. Na wykresie OTDR widać ją jako wąski, wyraźny pik skierowany w górę (tzw. "szpilkę"). Jeśli czerwonym kolorem zaznaczono właśnie taki pik, to najbardziej typową interpretacją jest złącze mechaniczne.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Początek włókna daje bardzo wysoki pik, ale występuje przy 0 km (na samym początku osi odległości). Jeżeli zdarzenie zaznaczone na czerwono jest w środku wykresu, nie jest początkiem.
  • Złącze spawane jest na ogół zdarzeniem bezodbiciowym, bo nie ma przerwy powietrznej. Na reflektogramie typowo widać uskok w dół (zmianę poziomu tłumienia), ale bez wąskiego piku w górę.
  • Zakończenie włókna rozpoznaje się jako gwałtowny spadek śladu i przejście w szum tła (nieregularne oscylacje), a nie jako pojedynczy, wąski pik odbiciowy.

Wskazówka egzaminacyjna: najpierw oceń, czy zdarzenie jest odbiciowe (pik w górę) czy bezodbiciowe (uskok). Dopiero potem rozważ lokalizację na osi odległości (początek/środek/koniec toru).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Reflektogram OTDR to wykres sygnału odbitego w funkcji odległości. Oś km pokazuje położenie zdarzeń wzdłuż włókna, a oś dB poziom mocy/tłumienia. Linia zwykle opada, bo sygnał słabnie wraz z długością toru.
Złącze mechaniczne (konektorowe) zwykle daje zdarzenie odbiciowe: wąski, wyraźny pik w górę. Wynika to z refleksji Fresnela spowodowanej przerwą powietrzną lub gorszym dopasowaniem na styku czoła złącza.
Spaw nie tworzy przerwy powietrznej, więc nie generuje silnej refleksji Fresnela. Na reflektogramie najczęściej widać uskok w dół (strata wtrąceniowa) bez ostrego piku w górę. Dlatego spaw zalicza się do zdarzeń bezodbiciowych.
Początek włókna to zwykle bardzo wysoki pik przy 0 km (na starcie osi odległości). Złącze mechaniczne pojawia się w dalszej części toru jako pojedynczy pik odbiciowy. Kluczowe jest więc jednoczesne patrzenie na kształt i położenie zdarzenia.
Taki obraz jest typowy dla końca włókna: sygnał odbity przestaje wracać, a wykres przechodzi w szum tła. W praktyce podobny efekt może dać też przerwanie włókna, dlatego w diagnostyce uwzględnia się dodatkowe informacje (np. długość trasy).
Odbiciowe to te z wyraźnym pikiem w górę (najczęściej złącza mechaniczne, zabrudzone konektory, niektóre uszkodzenia z przerwą). Bezodbiciowe to zwykle spawy, makrozgięcia i tłumiki – widoczne jako uskok/zmiana nachylenia bez ostrej "szpilki".
Tak. Zabrudzenie lub uszkodzenie czoła złącza może zwiększać odbicie i straty, przez co na OTDR pojawia się mocniejszy pik lub większy uskok. Dlatego przy podejrzeniu problemu standardem jest czyszczenie i ponowny pomiar oraz weryfikacja mikroskopem inspekcyjnym.
Najczęściej myli się spaw ze złączem mechanicznym (bo oba powodują zmianę śladu), ignoruje położenie na osi km (początek jest przy 0), oraz błędnie wskazuje koniec włókna, gdy nie zauważa się przejścia w szum tła.
Ćwicz na przykładowych reflektogramach: osobno zapamiętaj wzorzec pik w górę (odbicie), uskok w dół (strata bez odbicia) i koniec (spadek + szum). Pomaga też schemat: najpierw typ zdarzenia, potem jego lokalizacja.
OTDR pozwala zlokalizować zdarzenia wzdłuż trasy (odległość), ocenić straty na złączach/spawach oraz rozpoznać odbicia wskazujące problem z konektorami. W praktyce ułatwia odbiór instalacji, kontrolę jakości i szybkie zawężenie miejsca awarii przed otwarciem mufy.
info

Około 49% zdających odpowiada poprawnie na to pytanie. trudne

Źródła:

  • ITU-T Recommendation G.650.1: Definitions and test methods for linear, deterministic attributes of single-mode fibre and cable, section on OTDR-related test methods (wersja aktualna wg ITU-T).
  • IEC 61746: Fibre optic attenuators — Test procedures (odniesienia do procedur i powtarzalności pomiarów w torach światłowodowych, standard cytowany w kontekście zadania).

Materiały:

  • Instrukcje producentów reflektometrów OTDR dotyczące interpretacji reflektogramów (działy: zdarzenia odbiciowe/bezodbiciowe)
  • Materiały szkoleniowe z pomiarów światłowodowych: złącza, spawy, makrozgięcia, koniec włókna
  • Normy i opisy metod pomiarowych dotyczące testów włókien i pracy OTDR (np. ITU-T i IEC wskazane w kontekście)
