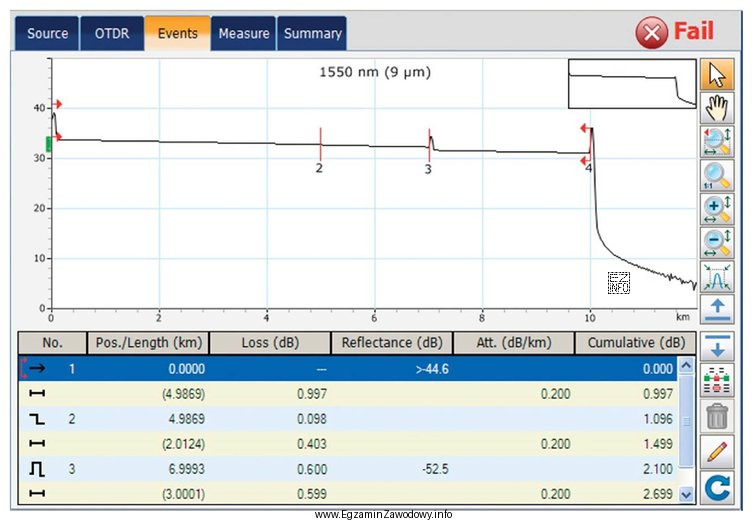

W praktyce lokalizowanie uszkodzeń toru światłowodowego wykonuje się najczęściej reflektometrem OTDR, który generuje reflektogram: wykres zależności poziomu sygnału (tłumienia/odbicia) od odległości. "Odległość optyczna" to dystans wyznaczany przez przyrząd na podstawie czasu przelotu impulsu świetlnego w światłowodzie (zależny od ustawionego współczynnika załamania/IOR).
Aby odpowiedzieć na pytanie, trzeba wskazać na reflektogramie zdarzenie odpowiadające uszkodzeniu (np. silne tłumienie, przerwanie włókna, koniec toru) i odczytać jego położenie względem miejsca pomiaru. Odpowiedź "6,9993 km" jest poprawna, ponieważ odpowiada odczytanej pozycji zdarzenia/uszkodzenia na osi odległości.
Pozostałe wartości są typowymi pomyłkami interpretacyjnymi:
- "4,9869 km" – może odpowiadać innemu zdarzeniu pośredniemu (np. złączu lub spawowi) albo błędnemu ustawieniu markerów na wykresie.
- "3,0011 km" – często wynika z odczytu pierwszego wyraźnego zdarzenia zamiast właściwego miejsca uszkodzenia lub z pomylenia skali/zakresu pomiarowego.
- "10,0000 km" – bywa mylone z końcem ustawionego zakresu (range) reflektometru, a nie z rzeczywistą lokalizacją zdarzenia.
Na egzaminie warto pamiętać: najpierw identyfikujesz typ zdarzenia (złącze/spaw/uszkodzenie/koniec włókna), potem dopiero odczytujesz dystans z osi odległości oraz upewniasz się, że mierzysz właściwe włókno i właściwy kierunek toru.
