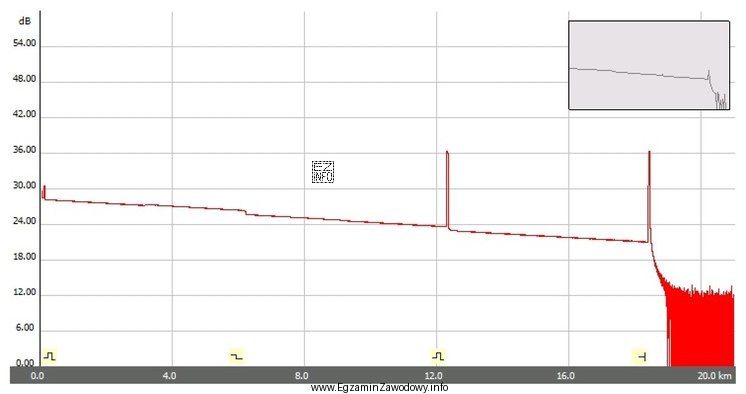

W torach światłowodowych zdarzenia na reflektogramie OTDR interpretuje się przede wszystkim przez charakter zdarzenia: refleksyjny (z odbiciem) lub nierefleksyjny (bez wyraźnego odbicia).
Spaw (zwykle spaw łukowy) jest typowym zdarzeniem nierefleksyjnym: na śladzie OTDR najczęściej objawia się jako niewielki "uskok" poziomu sygnału (dodatkowa strata wtrąceniowa), ale bez ostrego piku odbicia. Dlatego spaw rozpoznaje się po zmianie nachylenia/poziomu krzywej, a nie po wysokim impulsie.
Złączka (połączenie rozłączne, np. złącze w adapterze) jest zdarzeniem refleksyjnym: na reflektogramie zwykle widać wyraźny pik, wynikający z odbicia Fresnela. Złączki są więc kojarzone z "igłą/pikiem" i często także z dodatkową stratą.
Odpowiedź "Spaw i 1 złączka." jest spójna z takim rozumowaniem: wskazuje jednocześnie zdarzenie nierefleksyjne (spaw) oraz refleksyjne (złączka), czyli dwa różne typy sygnatur, które w praktyce serwisowej trzeba umieć odróżnić.
Pozostałe propozycje są typowymi rozpraszaczami:
- "2 złączki." sugeruje dwa zdarzenia refleksyjne; byłoby to zasadne tylko wtedy, gdy obserwuje się dwa jednoznaczne piki odbicia.
- "Spliter i 1 złączka." dotyczy elementu rozgałęziającego, który wprowadza duże tłumienie i specyficzne efekty w pomiarze; nie każda zmiana poziomu śladu oznacza splitter, a jego identyfikacja wymaga zgodności sygnatury z rozgałęzieniem.
- "Martwa strefa i 1 złączka." miesza pojęcie ograniczenia metody (martwa strefa OTDR) z elementem toru; martwa strefa opisuje, gdzie OTDR może nie rozróżnić zdarzeń, a nie jest "zdarzeniem" w sensie komponentu toru.
Wskazówka egzaminacyjna: przy interpretacji OTDR najpierw zdecyduj, czy widzisz odbicie (pik) czy tylko stratę (uskok). Dopiero potem dobieraj nazwę elementu (złączka vs spaw) i sprawdzaj, czy odległość zdarzenia pasuje do opisu zadania.
