W maszynie do odlewania ciśnieniowego zimnokomorowej ciekły metal jest dozowany do komory ciśnienia (komory wtryskowej), a następnie tłok (plunger) przesuwa się w cylindrze i wytwarza wysokie ciśnienie, które wtłacza metal przez kanał/dyszę do wnęki formy.
Dlatego "komora ciśnienia" to element ściśle związany z zespołem wtrysku: jest to przestrzeń/cylinder, do którego trafia porcja ciekłego metalu przed wtryskiem i w którym zachodzi sprężanie/wypychanie metalu przez tłok. Na rysunkach szkoleniowych i dokumentacji technicznej komora jest zwykle pokazana jako część cylindra wtryskowego, połączona z kanałem doprowadzającym do formy.

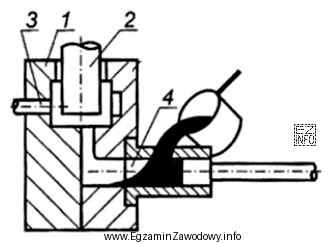

Odpowiedź "4" jest poprawna, ponieważ na załączonym rysunku numer 4 wskazuje właśnie komorę ciśnienia (komorę wtryskową) maszyny zimnokomorowej.
Pozostałe numery są niepoprawne, ponieważ odnoszą się do innych elementów zespołu maszyny (np. części napędu tłoka, dyszy/połączenia z formą lub elementów samej formy i układu zamykania). Częstym błędem jest utożsamianie "komory" z dowolnym cylindrycznym elementem na schemacie. W zadaniach egzaminacyjnych warto sprawdzać, czy wskazany element ma funkcjonalne połączenie z drogą przepływu metalu do formy oraz czy jest miejscem, gdzie tłok buduje ciśnienie wtrysku.
Wskazówka: jeśli na rysunku widać kolejność: dozowanie metalu → przestrzeń wtryskowa → ruch tłoka → doprowadzenie do formy, to "komora ciśnienia" jest tym miejscem tuż przed kanałem/dyszą do formy.
