Konwertor do sferoidyzacji (np. w metodzie Fischera) jest urządzeniem, którego zadaniem jest zapewnienie kontrolowanych i bezpiecznych warunków reakcji pomiędzy ciekłym żeliwem a modyfikatorem (najczęściej na bazie magnezu, czasem ceru). Reakcja jest gwałtowna (wydzielanie gazów), dlatego w praktyce stosuje się rozwiązania ograniczające "wybuchowość" i pozwalające na stopniowe wymieszanie metalu z dodatkiem.

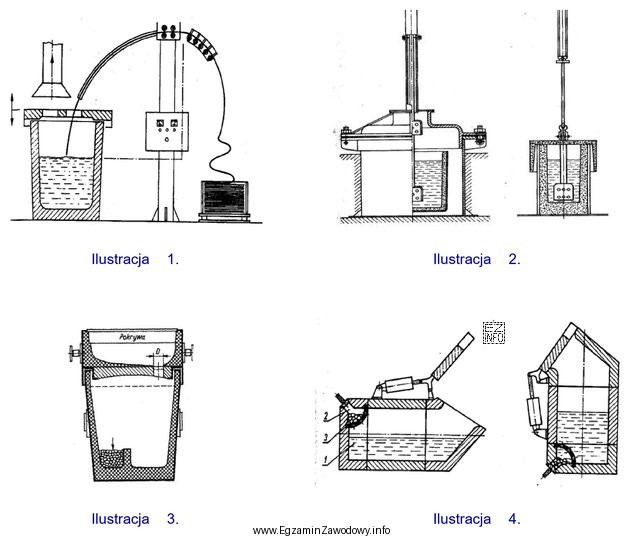

Dlaczego poprawna jest ilustracja 4?
Na ilustracji 4 widać typową konstrukcję konwertora: bryłę w formie bębna/zbiornika oraz mechanizm przechyłu, który umożliwia zmianę położenia urządzenia i wymuszenie kontrolowanego mieszania. Dodatkowo widoczna jest wydzielona komora reakcyjna (boczna/ekscentryczna część), gdzie umieszcza się modyfikator i gdzie zachodzi reakcja w ograniczonej przestrzeni. To są kluczowe cechy rozpoznawcze konwertora do sferoidyzacji.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Ilustracja 1 przedstawia stanowisko z osprzętem do wtłaczania/ podawania drutu (inna metoda sferoidyzacji). Obecność podajnika i stanowiska nie oznacza konwertora przechylnego z komorą reakcyjną.
- Ilustracja 2 pokazuje piec (urządzenie do topienia/utrzymania ciekłego metalu). Piec nie jest przeznaczony do prowadzenia reakcji modyfikacji w komorze konwertora.
- Ilustracja 3 wygląda jak kadź/zbiornik z pokrywą. Kadź służy do transportu i zalewania, a bez charakterystycznego mechanizmu przechyłu i komory reakcyjnej nie identyfikuje się jej jako konwertora do sferoidyzacji.
Wskazówka egzaminacyjna: w zadaniach "na rozpoznanie" najpierw szukaj elementów unikalnych funkcjonalnie: dla konwertora są to przechył oraz komora reakcyjna. Sam kształt zbiornika lub obecność pokrywy często prowadzi do pomyłek z kadzią lub piecem.
