Wlew rozprowadzający trapezowy (WRt) dobiera się z tabel normalizacyjnych, ponieważ w praktyce oprzyrządowanie odlewnicze często wykorzystuje znormalizowane przekroje i wymiary. Zadanie wymaga zastosowania dwóch kryteriów:
- kryterium 1: pole przekroju F (w cm2),
- kryterium 2: proporcja geometryczna h/a, podana jako h≈1,5a.
Krok 1 (dobór F): w tabeli nie musi występować dokładnie F=3,8 cm2. Zgodnie z typową praktyką doboru elementów normalizowanych wybiera się najbliższą większą wartość z tabeli, aby nie zaniżać przekroju. Najbliższe większe F to 4,0 cm2.

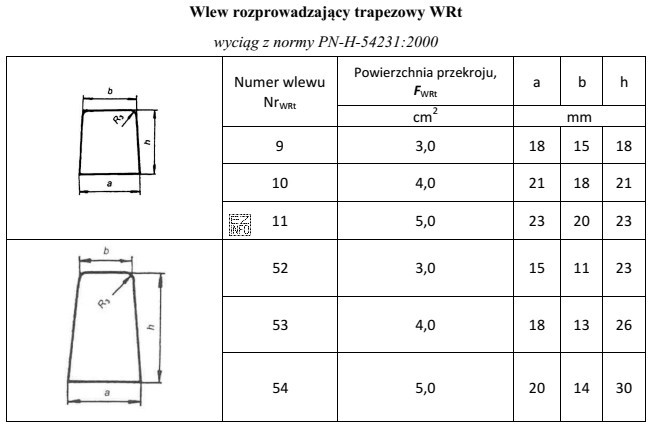

Krok 2 (sprawdzenie proporcji h≈1,5a): dla F=4,0 cm2 w tabeli występują co najmniej dwa numery: Nr 10 i Nr 53. Trzeba sprawdzić, który spełnia warunek h≈1,5a:
- Nr 10: a=21 mm, h=21 mm, czyli h/a=1. To nie odpowiada 1,5.
- Nr 53: a=18 mm, h=26 mm. Obliczamy 1,5a=1,5·18=27 mm, a więc h=26 mm jest wartością bardzo bliską (≈) wymaganym 27 mm. Warunek jest spełniony.
Dlatego właściwy wybór to Nr 53.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Nr 10 ma co prawda F=4,0 cm2, ale nie spełnia warunku proporcji (h=a zamiast h≈1,5a). To typowa pułapka: dobór tylko po F.
- Nr 9 nie spełnia założeń zadania (inny zestaw parametrów w tabeli), więc odpada już na etapie doboru po F i proporcjach.
- Nr 54 również ma inne parametry tabelaryczne niż wymagane w zadaniu; nie wynika z niego spełnienie obu kryteriów jednocześnie.
Wskazówka egzaminacyjna: gdy w treści pojawia się "≈", nie wymagaj idealnej równości. Sprawdź, czy wartości z tabeli są bliskie i czy pozostałe kryteria (np. F) są spełnione.
