KWALIFIKACJA ELM3 - STYCZEŃ 2022

PYTANIE NR 31.
Którą metodę sprawdzania instalacji elektrycznej urządzeń mechatronicznych przedstawiono na rysunku?

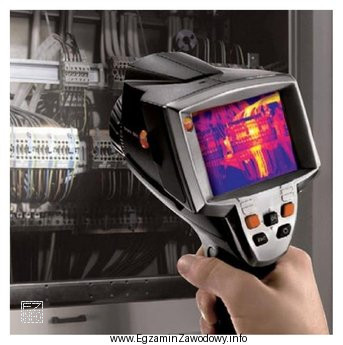

Ilustracja przedstawia rękę trzymającą kamerę termowizyjną skierowaną na szafę elektryczną.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Metoda termowizyjna polega na bezkontaktowej obserwacji rozkładu temperatur na elementach instalacji (np. złączach, przewodach, aparaturze). Na obrazie termowizyjnym (termogramie) widać miejsca przegrzania jako wyraźne anomalie temperaturowe, co pozwala szybko wskazać potencjalne usterki.

Pełne wyjaśnienie:

Diagnostyka termowizyjna (termografia w podczerwieni) to metoda bezkontaktowa, w której kamera rejestruje promieniowanie cieplne obiektów i przedstawia je jako termogram, czyli mapę temperatur. W praktyce utrzymania ruchu i serwisu mechatronicznego używa się jej m.in. do kontroli instalacji elektrycznych i elementów zasilania: przegrzane złącza, luźne zaciski, przeciążone przewody czy uszkodzone elementy mocy zwykle objawiają się lokalnie podwyższoną temperaturą.

Dlaczego odpowiedź "termowizyjną" pasuje do pytania o sprawdzanie instalacji elektrycznej? Ponieważ instalacja pod obciążeniem może ujawniać problemy jako nietypowe nagrzewanie. Termowizja pozwala to wykryć szybko, bez dotykania elementów i często bez wyłączania urządzenia (zależnie od procedur i warunków bezpieczeństwa).

  • "Stroboskopową" stosuje się głównie do obserwacji ruchu okresowego (np. prędkości obrotowej, drgań, zjawiska pozornego "zamrożenia" ruchu). Nie pokazuje rozkładu temperatur ani stanu połączeń elektrycznych wprost.
  • "Oscyloskopową" wykorzystuje się do obserwacji przebiegów napięć/prądów w czasie. To świetne narzędzie do elektroniki i automatyki (np. zakłócenia, PWM, sygnały czujników), ale samo w sobie nie daje obrazu cieplnego instalacji i nie jest kojarzone z termogramem.
  • "Ultradźwiękową" stosuje się m.in. do detekcji wyładowań niezupełnych, nieszczelności czy tarcia (zależnie od aplikacji i czujników). Również nie odpowiada typowemu obrazowi "kolorowej mapy temperatur", charakterystycznemu dla termowizji.

Wskazówka egzaminacyjna: gdy na rysunku widać kamerę termowizyjną lub kolorową/skalowaną mapę temperatur z legendą, najczęściej chodzi o badanie termowizyjne. Jeśli widać przebiegi na siatce czasu i napięcia, wtedy rozważa się oscyloskop.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Badanie termowizyjne to bezkontaktowa metoda oceny stanu instalacji poprzez obserwację rozkładu temperatur na elementach (złącza, przewody, aparatura). Kamera tworzy termogram, na którym przegrzania i anomalie temperaturowe mogą wskazywać luźne połączenia, przeciążenia lub uszkodzenia.
Termowizję rozpoznasz po termogramie: obrazie z kolorową skalą temperatur i często legendą. Oscyloskop pokazuje wykresy przebiegów w funkcji czasu (linie na siatce), a nie "mapę ciepła". Jeśli rysunek przypomina zdjęcie z paletą barw temperatur, to wskazuje na termowizję.
Przegrzane złącze może oznaczać zwiększoną rezystancję styku (np. poluzowany zacisk), co powoduje dalszy wzrost temperatury. To przyspiesza degradację izolacji, zwiększa ryzyko awarii, a w skrajnych przypadkach może prowadzić do uszkodzenia aparatury lub pożaru. Termowizja pomaga wykryć problem wcześnie.
Kamerę termowizyjną stosuje się m.in. podczas przeglądów prewencyjnych instalacji i układów zasilania, przy diagnostyce przeciążeń, kontroli połączeń w rozdzielnicach oraz ocenie elementów mocy (styczniki, przekaźniki, zasilacze). Jest przydatna, gdy usterka objawia się nietypowym nagrzewaniem.
Nie zawsze. Często termowizję wykonuje się przy pracy urządzenia, bo wtedy ujawniają się przegrzania pod obciążeniem. Jednak decyzja zależy od warunków bezpieczeństwa, dostępu do elementów oraz procedur zakładowych. Najważniejsze jest zachowanie zasad BHP i odpowiednich odległości od części pod napięciem.
Typowe błędy to: mylenie "gorącego" koloru z realnym przegrzaniem bez porównania do elementów sąsiednich, ignorowanie wpływu emisyjności i odbić, brak odniesienia do obciążenia prądowego oraz ocenianie zdjęcia bez informacji o warunkach pracy. Na egzaminie kluczowe jest rozpoznanie, że termogram pokazuje temperaturę.
Oscyloskop mierzy przebiegi elektryczne (napięcie/prąd w czasie), pozwala ocenić kształt sygnału, zakłócenia czy PWM. Termowizja nie pokazuje przebiegów – pokazuje temperaturę powierzchni. Dlatego oscyloskop jest typowy dla diagnostyki sygnałów, a termowizja dla wykrywania przegrzań i anomalii cieplnych.
Stroboskop służy głównie do obserwacji ruchu elementów wirujących lub drgających (efekt "zamrożenia" ruchu) i do oceny prędkości. Nie dostarcza informacji o temperaturze ani o jakości połączeń elektrycznych. W zadaniach egzaminacyjnych stroboskop wiąże się zwykle z mechaniką ruchu, nie z termogramem.
Może, ale w innych celach niż termowizja: bywa używana np. do wykrywania zjawisk generujących ultradźwięki (zależnie od techniki i czujników). Nie jest jednak kojarzona z obrazem rozkładu temperatur. Jeśli pytanie odnosi się do "obrazu" temperatur, właściwsza będzie diagnostyka termowizyjna.
Warto ćwiczyć rozpoznawanie narzędzi po typowych "sygnałach": termogram (termowizja), wykres przebiegów (oscyloskop), lampa błyskowa i efekt zatrzymania ruchu (stroboskop), sonda/czujnik akustyczny (ultradźwięki). Dobrą metodą jest stworzenie fiszek: narzędzie → co mierzy → typowy wynik pomiaru.
info

Około 64% zdających odpowiada poprawnie na to pytanie. średnie

Specjaliści zwracają uwagę: "Metoda termowizyjna polega na bezkontaktowej obserwacji rozkładu temperatur na elementach instalacji (np. złączach, przewodach, aparaturze)."

Materiały:

  • Materiały dydaktyczne producentów kamer termowizyjnych dotyczące interpretacji termogramów
  • Podręczniki/opracowania z diagnostyki technicznej w elektrotechnice i mechatronice (rozdziały o metodach bezkontaktowych)
  • Instrukcje BHP i procedury zakładowe dla prac kontrolno-pomiarowych przy instalacjach elektrycznych
