KWALIFIKACJA BUD19 - CZERWIEC 2019 (test 2)



PYTANIE NR 19.

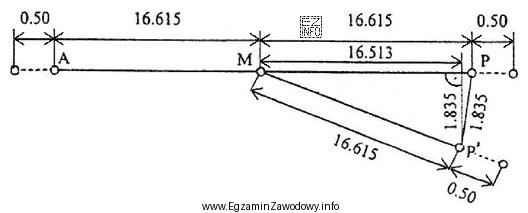

Którą metodę tyczenia należy zastosować przy realizacji punktu końcowego P’ w torze odgałęźnym rozjazdu zwyczajnego, względem linii MP, na podstawie podanych miar?
Którą metodę tyczenia należy zastosować przy realizacji punktu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Metoda ortogonalna jest odpowiednia do tyczenia punktu końcowego P’ w torze odgałęźnym rozjazdu, ponieważ pozwala na precyzyjne wyznaczenie położenia punktu P’ względem linii MP, korzystając z prostopadłych odległości. W metodzie tej wykorzystuje się odległości prostopadłe od linii bazowej (MP) do punktu P oraz P’, co jest zgodne z przedstawionym rysunkiem, gdzie odległości te są wyraźnie zaznaczone jako prostopadłe.
