KWALIFIKACJA CES2 - CZERWIEC 2020

PYTANIE NR 22.

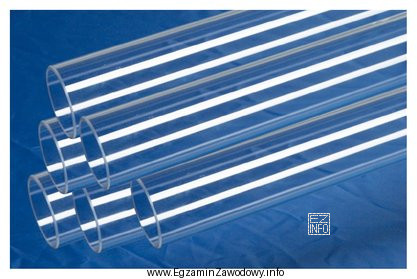

Którą techniką uformowano przedstawione na rysunku wyroby?
Ilustracja przedstawia sześć przezroczystych rur ułożonych na niebieskim tle.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
"Ciągnienia" dotyczy formowania wyrobów o stałym przekroju, w procesie ciągłym (np. elementy prętowe/rurowe).
"Odlewania" i "prasowania" kojarzą się z kształtowaniem w formie, zwykle dla wyrobów o ograniczonej długości.
"Rozwiercania" to obróbka mechaniczna otworu, a nie technika formowania szkła.

Pełne wyjaśnienie:

Technika ciągnienia w przemyśle szklarskim polega na formowaniu szkła w procesie ciągłym, w którym wyrób jest "wyciągany" (ciągnięty) z masy szklanej i utrzymuje stały lub powtarzalny przekrój na długości. Dlatego z ciągnieniem najczęściej wiąże się wyroby o charakterze długim i powtarzalnym (typowo: pręty, rury, profile), gdzie kluczowa jest ciągłość procesu i stabilizacja wymiarów w trakcie wyciągania.

Odpowiedź "Odlewania" jest niepasująca, gdy wyrób ma cechy typowe dla procesu ciągłego. Odlewanie polega na wlewaniu lub dozowaniu porcji masy do formy, a więc wytwarza się elementy w sposób porcjowany, zwykle o określonej objętości i kształcie nadanym przez formę. To inny "ślad technologiczny" niż przy ciągnieniu.

Odpowiedź "Prasowania" również odnosi się do kształtowania w formie, gdzie masa szklana jest dociskana stemplem. Technika ta jest typowa dla wyrobów formowych (o określonym kształcie nadanym narzędziem), a nie dla długich, ciągłych odcinków o stałym przekroju.

Odpowiedź "Rozwiercania" jest błędna z definicji: rozwiercanie to obróbka skrawaniem służąca do wykańczania i dokładnego powiększania otworów. Nie jest to metoda formowania wyrobu szklanego, tylko ewentualny etap obróbki elementu już ukształtowanego (i w praktyce nie jest typowym sposobem nadawania kształtu podstawowego wyrobom szklanym).

Wskazówka egzaminacyjna: jeśli wyrób na ilustracji wygląda na ciągły i ma powtarzalny przekrój, w pierwszej kolejności rozważaj ciągnienie. Jeśli kształt jest "zamknięty" i jednoznacznie narzucony przez formę (porcjowanie masy), częściej będzie to prasowanie lub odlewanie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Ciągnienie szkła to technika formowania, w której wyrób powstaje w procesie ciągłym przez wyciąganie uplastycznionej masy szklanej, zwykle tak, aby uzyskać stały przekrój na długości. Metoda kojarzy się z wyrobami długimi i powtarzalnymi.
Najczęściej rozpoznasz go po tym, że ma powtarzalny kształt przekroju (np. profil, pręt, rurę) oraz wygląda jak "odcinek" produktu ciągłego. Zwykle nie widać cech porcjowania masy ani kształtu narzuconego zamkniętą formą.
Prasowanie jest procesem formowym: porcja szkła trafia do formy i jest dociskana stemplem, więc kształt wynika z narzędzia. Ciągnienie jest procesem ciągłym, gdzie kluczowe jest stabilne wyciąganie wyrobu o stałym przekroju, a nie "odcisk" formy.
Odlewanie polega na wlewaniu/dozowaniu masy szklanej do formy, czyli wytwarzaniu elementu w sposób porcjowany i o kształcie nadanym przez formę. Ciągnienie daje wyrób w sposób ciągły i najczęściej o przekroju powtarzalnym na długości.
Nie. Rozwiercanie to obróbka mechaniczna (skrawaniem) służąca do dokładnego powiększania i wykańczania otworów. Nie jest to metoda nadawania podstawowego kształtu wyrobom ze szkła, tylko ewentualny etap obróbki po uformowaniu.
Metodą ciągnienia wytwarza się wyroby, dla których ważny jest stały przekrój i ciągłość produkcji, np. elementy prętowe, rurowe lub profilowe. W praktyce egzaminacyjnej kluczowe jest skojarzenie: "długi odcinek + powtarzalny przekrój".
Najczęściej wtedy, gdy na rysunku widać element o regularnych krawędziach i uczeń automatycznie kojarzy to z formą. Warto sprawdzić, czy wyrób wygląda na ciągły (odcinek profilu) czy raczej na pojedynczy wyrób o kształcie narzuconym formą.
Typowe błędy to: mylenie procesu formowania z obróbką wykańczającą (np. rozwiercanie), ignorowanie cechy ciągłości wyrobu oraz wybór odpowiedzi "najbardziej znanej" bez analizy, czy kształt wynika z formy, czy z procesu ciągłego.
Ponieważ technikę formowania często rozpoznaje się po cechach geometrycznych wyrobu: czy jest to odcinek produktu ciągłego o stałym przekroju, czy pojedynczy element formowy. Bez obrazu trudniej odróżnić procesy, które w definicji brzmią podobnie.
Najskuteczniej działa nauka na zestawach zdjęć/rysunków: do każdego wyrobu dopisz technikę (ciągnienie, prasowanie, odlewanie) i jedno uzasadnienie cechą: "stały przekrój", "wyrób formowy", "proces porcjowany". Potem trenuj w trybie testowym.
info

Statystycznie 25% uczniów zna prawidłową odpowiedź. bardzo trudne

W praktyce zawodowej kluczowe jest to, że "Ciągnienia" dotyczy formowania wyrobów o stałym przekroju, w procesie ciągłym (np. elementy prętowe/rurowe).

Materiały:

  • Materiały dydaktyczne i skrypty szkolne z technologii szkła (formowanie wyrobów)
  • Instrukcje stanowiskowe/DTR urządzeń do ciągnienia, prasowania i odlewania (jeśli dostępne w szkole/zakładzie)
  • Katalogi wyrobów szklanych z opisem technologii wytwarzania (ciągnione, prasowane, odlewane)
