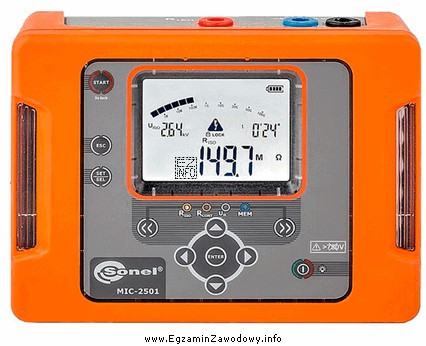

Poprawna jest odpowiedź "Rezystancję izolacji.", ponieważ miernik przedstawiony na rysunku (typowo nazywany megomierzem) służy do oceny jakości izolacji elektrycznej. Taki pomiar wykonuje się, aby sprawdzić, czy między żyłami przewodu lub między żyłą a obudową/ziemią nie ma niepożądanego upływu prądu spowodowanego uszkodzeniem, zawilgoceniem lub starzeniem izolacji.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Napięcie sieci prądu stałego." – pomiar napięcia DC wykonuje się woltomierzem lub multimetrem ustawionym na zakres napięcia stałego. Miernik rezystancji izolacji nie jest przeznaczony do typowego odczytu napięcia sieci DC.
- "Rezystancję toru prądowego." – rezystancję toru (np. ciągłość przewodu, rezystancję połączeń) mierzy się omomierzem/mostkiem lub funkcją pomiaru małych rezystancji. Megomierz bada izolację, czyli rezystancję "pomiędzy" przewodami/elementami izolowanymi, zwykle w bardzo dużym zakresie.
- "Napięcie sieci prądu zmiennego." – pomiar napięcia AC również wykonuje się woltomierzem lub multimetrem na zakresie napięcia przemiennego. Megomierz ma inną funkcję: przykłada napięcie testowe i na tej podstawie wyznacza rezystancję izolacji.
Wskazówka egzaminacyjna: zawsze zwracaj uwagę na oznaczenia zakresów i typowe wielkości, które dany przyrząd mierzy. Przyrządy do izolacji kojarzą się z wysokimi wartościami rezystancji (często MΩ) i kontrolą bezpieczeństwa, a nie z bieżącym pomiarem napięcia sieci.
