KWALIFIKACJA ELM6 - STYCZEŃ 2022

PYTANIE NR 18.
Którego symbolu należy użyć na schemacie, aby prawidłowo wskazać, że napęd elektryczny urządzenia mechatronicznego jest zasilany z linii trójfazowej posiadającej niezależne przewody ochronny i neutralny.

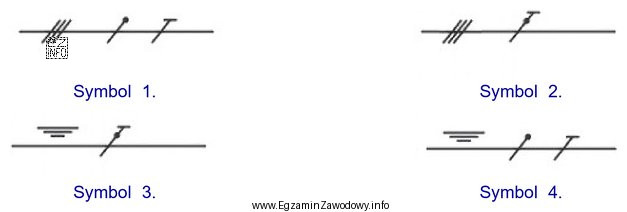

Ilustracja przedstawia cztery symbole elektryczne, które mogą być używane w schematach mechatronicznych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Linia trójfazowa z niezależnymi przewodami ochronnym i neutralnym oznacza rozdzielone PE oraz N.
Na schemacie należy więc wybrać symbol, który jednocześnie wskazuje zasilanie 3~ oraz osobne prowadzenie PE i N (bez łączenia ich funkcji w jeden przewód).

Pełne wyjaśnienie:

Pytanie dotyczy rozpoznania właściwego symbolu na schemacie, który informuje, że napęd elektryczny urządzenia jest zasilany z linii trójfazowej oraz że występują dwa odrębne przewody: ochronny (PE) i neutralny (N).

W praktyce elektrycznej kluczowe jest rozróżnienie, czy przewód pełniący funkcję ochronną jest oddzielony od przewodu neutralnego. W układzie z rozdzielonymi PE i N funkcja ochrony przeciwporażeniowej (PE) nie może być "zastępowana" przewodem roboczym (N), a na schemacie powinno to być pokazane jednoznacznie.

Dlatego poprawna jest odpowiedź "Symbolu 1.", ponieważ (zgodnie z treścią pytania) ten symbol ma oznaczać zasilanie 3~ przy jednoczesnym wskazaniu osobnych przewodów PE i N.

Pozostałe odpowiedzi są błędne, jeśli odpowiadają symbolom, które:

  • nie wskazują zasilania trójfazowego (mogą dotyczyć 1~),
  • nie rozróżniają przewodu ochronnego i neutralnego (np. sugerują wspólną funkcję lub brak N/PE),
  • opisują inny sposób uziemienia/ochrony niż wymagany w pytaniu.

Wskazówka egzaminacyjna: czytając podobne zadania, najpierw "rozbij" treść na cechy: 3~ oraz PE i N oddzielnie. Dopiero potem dopasuj symbol z rysunku, zamiast kierować się pierwszym skojarzeniem z samą trójfazowością.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Oznacza to, że przewód ochronny PE i przewód neutralny N są prowadzone jako dwa oddzielne przewody i nie pełnią wspólnej funkcji. W schemacie i w okablowaniu nie powinno być traktowania ich jako jednego przewodu ani łączenia funkcji ochronnej z roboczą.
Zasilanie trójfazowe rozpoznaje się po oznaczeniu 3~ lub po wskazaniu trzech faz (często jako L1, L2, L3) w punkcie zasilania. W zadaniach egzaminacyjnych trzeba dodatkowo sprawdzić, czy symbol pokazuje też wymagane przewody towarzyszące, np. osobne PE i N.
PE służy do ochrony przeciwporażeniowej i powinien zapewnić samoczynne wyłączenie zasilania w razie uszkodzenia. N jest przewodem roboczym. Gdy funkcje są rozdzielone, zmniejsza się ryzyko pojawienia się niebezpiecznego napięcia na obudowie urządzenia oraz ryzyko błędów pomiarowych i zakłóceń.
Najczęściej spotkasz oznaczenia faz L1, L2, L3 dla zasilania trójfazowego oraz PE (ochronny) i N (neutralny). W napędach mogą pojawić się też oznaczenia zacisków silnika, styczników i zabezpieczeń, ale w tym typie pytania kluczowe są L1–L3, PE i N.
Nie zawsze. Niektóre odbiorniki trójfazowe mogą pracować bez N (np. typowy silnik 3~). Jednak pytanie egzaminacyjne może wymagać wskazania zasilania z linią, w której występują zarówno PE, jak i N, więc symbol powinien to pokazać niezależnie od tego, czy sam napęd wykorzystuje N.
Najczęstsze błędy to: wybór symbolu pokazującego tylko "3~" bez informacji o przewodach, mylenie oznaczeń PE z uziemieniem funkcjonalnym, oraz nieuwzględnienie, czy w danym wariancie PE i N są rozdzielone. Pomaga zasada: najpierw sprawdź PE/N, dopiero potem szczegóły napędu.
Przewód PE to przewód ochronny łączący dostępne części przewodzące (np. metalową obudowę) z układem ochronnym instalacji. Jego zadaniem jest zapewnienie drogi prądu uszkodzeniowego i umożliwienie zadziałania zabezpieczeń. Na schematach powinien być oznaczony jednoznacznie jako PE.
N pojawia się wtedy, gdy układ zasilania lub elementy sterowania go wymagają (np. zasilacze, elementy jednofazowe w szafie sterowniczej). W zadaniach o symbolach istotne jest, czy linia zasilająca jest opisana jako mająca N, nawet jeśli sam silnik 3~ pracuje bez podłączenia N.
Najpierw wypisz cechy wymagane w treści (tu: trójfazowe oraz oddzielne PE i N). Następnie na ilustracji szukaj symbolu, który spełnia wszystkie warunki jednocześnie. Nie wybieraj na podstawie jednego elementu, np. samego "3~", bo to typowa pułapka.
Wykorzystuje się je w dokumentacji szaf sterowniczych, schematach zasilania maszyn, planach podłączeń silników, falowników i zabezpieczeń. Poprawne oznaczenia przyspieszają montaż, uruchomienie i serwis, a także zmniejszają ryzyko błędnego podłączenia przewodów PE i N.
info

Statystycznie 46% uczniów zna prawidłową odpowiedź. trudne

Źródła:

  • PN-EN 60617 (IEC 60617) – Graphical symbols for diagrams (symbole graficzne na schematach) – odpowiednie części dotyczące symboli zasilania i uziemienia; wydanie/arkusze właściwe dla symboliki schematów
  • PN-HD 60364 (IEC 60364) – Instalacje elektryczne niskiego napięcia – część dotycząca doboru i prowadzenia przewodów ochronnych oraz neutralnych (PE/N) i zasad ochrony przeciwporażeniowej

Materiały:

  • Podręczniki i skrypty do elektrotechniki dla technika mechatronika (instalacje, ochrona przeciwporażeniowa, sieci 1~ i 3~).
  • Materiały dydaktyczne dotyczące czytania schematów elektrycznych i oznaczeń przewodów (PE, N, L1/L2/L3).
  • Dokumentacje techniczno-ruchowe (DTR) maszyn/mechanizmów z przykładami schematów zasilania napędów.
