W centrali wentylacyjnej filtr jest elementem przeznaczonym do zatrzymywania zanieczyszczeń stałych w strumieniu powietrza. Jego zadaniem jest ochrona pozostałych podzespołów centrali (np. wymienników, nagrzewnic, wentylatorów) przed zabrudzeniem oraz poprawa jakości powietrza nawiewanego do pomieszczeń. W praktyce filtr umieszcza się często w części czerpnej lub w torze powietrza przed elementami wymagającymi czystszego przepływu.
Dlaczego poprawna odpowiedź to: Filtr?

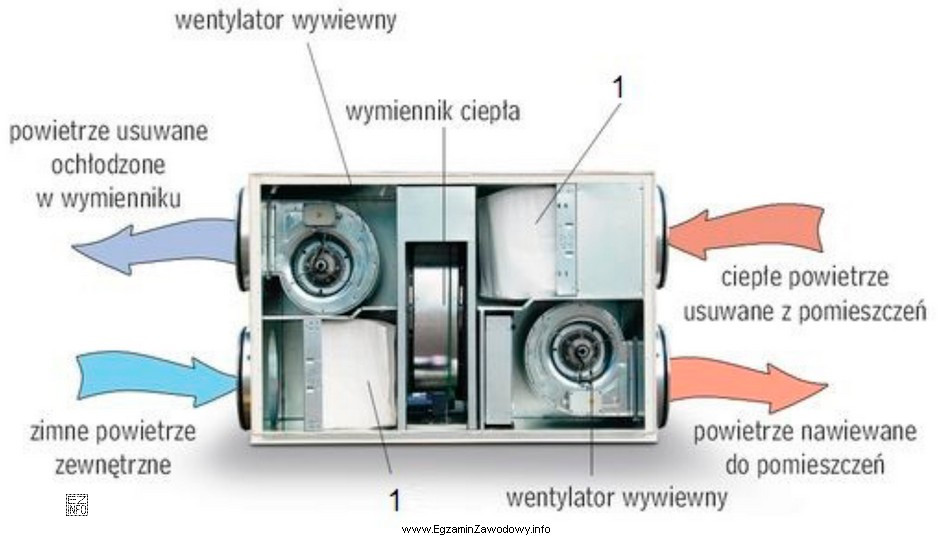

Oznaczenie elementu jako filtra na rysunkach/schematach central zwykle odpowiada charakterystycznemu symbolowi wkładu filtracyjnego lub kasety filtracyjnej. Jest to typowy i podstawowy podzespół centrali, rozpoznawalny na dokumentacji technicznej.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Tłumik (tłumik akustyczny) służy do redukcji hałasu generowanego przez wentylator i przepływ powietrza. Na schematach bywa przedstawiany jako odcinek kanału z oznaczeniem wytłumienia/wyłożenia, a funkcjonalnie lokalizuje się go zwykle w pobliżu wentylatora lub na odcinkach nawiewu/wywiewu.
- Wentylator jest elementem wymuszającym przepływ powietrza. Na rysunkach ma zwykle jednoznaczny symbol wirnika/napędu. Jeśli na rysunku oznaczono element 1 jako filtr, to nie jest to część napędowa ani urządzenie wirujące.
- Nagrzewnica odpowiada za podgrzewanie powietrza (wodna/elektryczna). Na schematach przedstawia się ją jako wymiennik ciepła, często z oznaczeniem przyłączy. Jej funkcja i symbolika różnią się od filtra, który nie zmienia temperatury, a jedynie oczyszcza strumień powietrza.
Wskazówka egzaminacyjna: ucząc się schematów central, warto zapamiętać typowy "ciąg technologiczny" i funkcje: najpierw oczyszczanie (filtr), potem ewentualna obróbka (nagrzewnica/chłodnica), a następnie transport (wentylator) i ograniczanie hałasu (tłumik). To pomaga w szybkiej identyfikacji elementów na rysunku.
